POWERPCB 内层分割实例
录入：edatop.com 点击：
POWERPCB内层分割实例

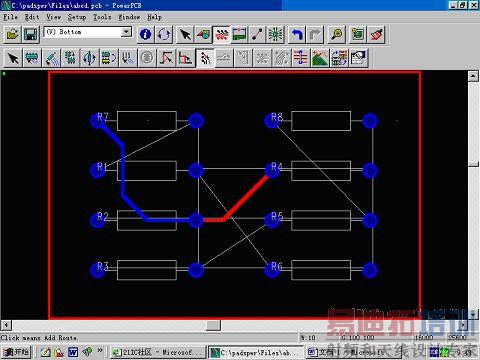

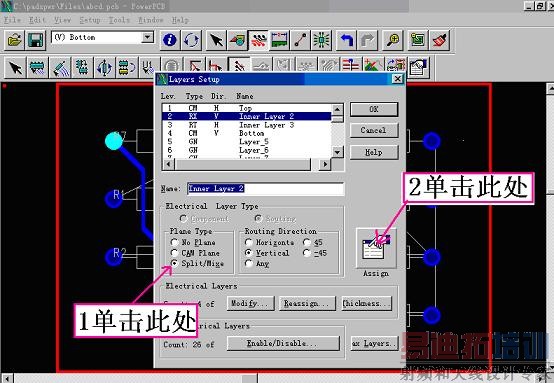

一设置好内层属性
整个内层如果为同一网络请选择CAM PLANE，只能选择一个网络名。
要分成几个网络则选择SPLIT/MIXE…（分割），可选择多个网络名。

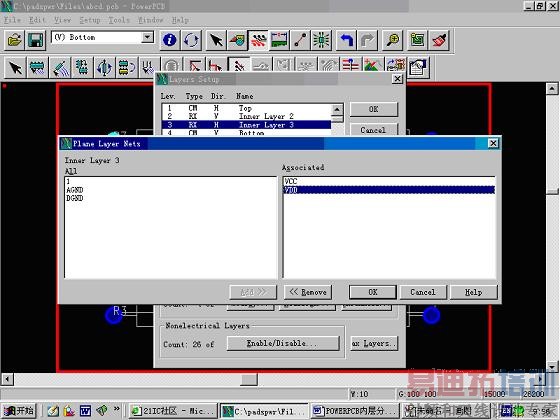

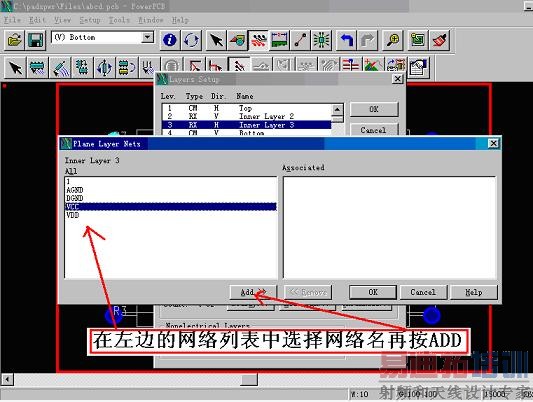

二、单击右侧的ASSIGN增加分割网络名
完成后按OK。
三、再按OK退出层设置对话框。

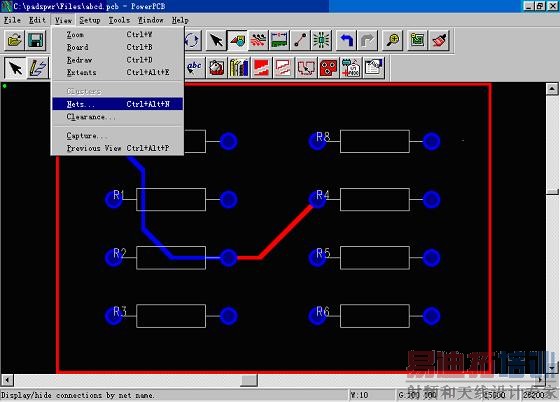

四、按CTRL+ALT+N设置网络颜色

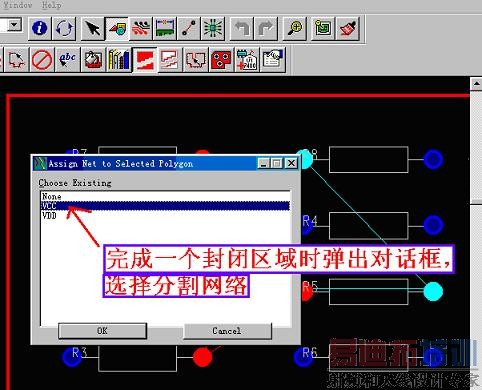

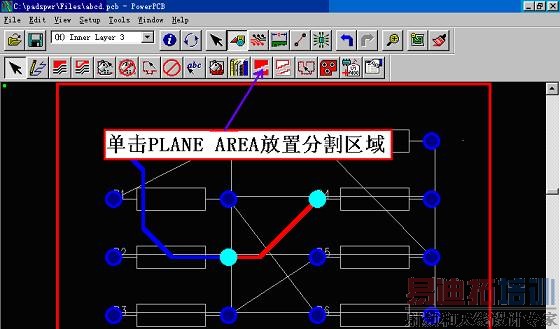

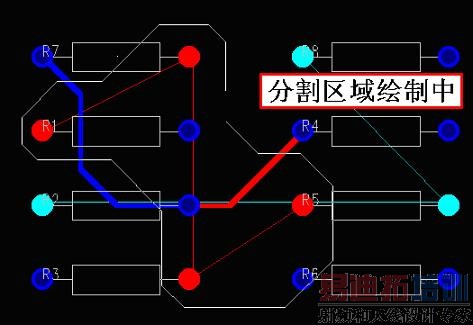

五、再放置分割区域（注意，一个分割网络区域不能包含或包含于另一个分割网络）

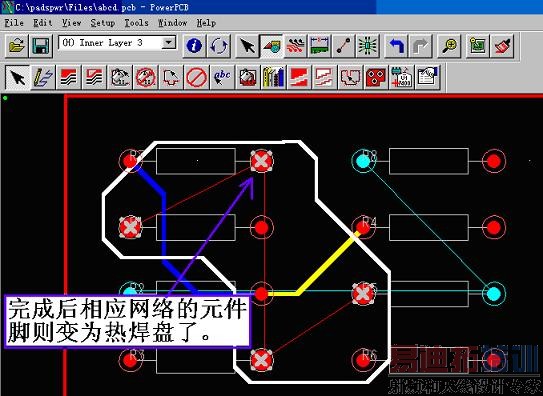

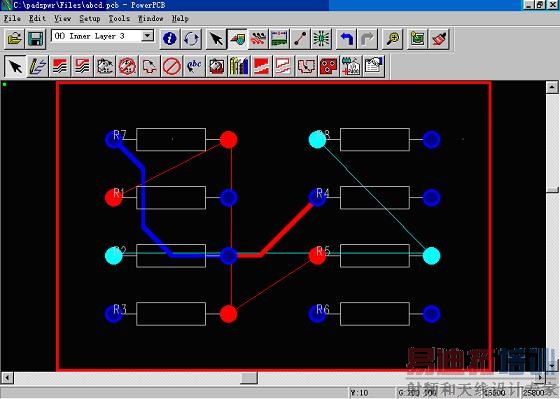

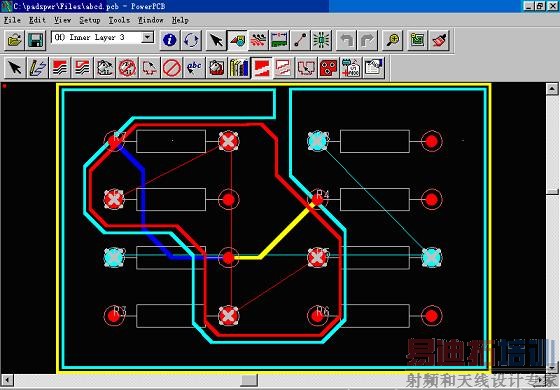

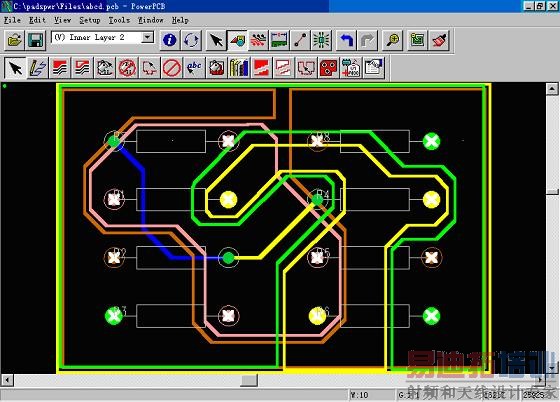

六、完成后如下图

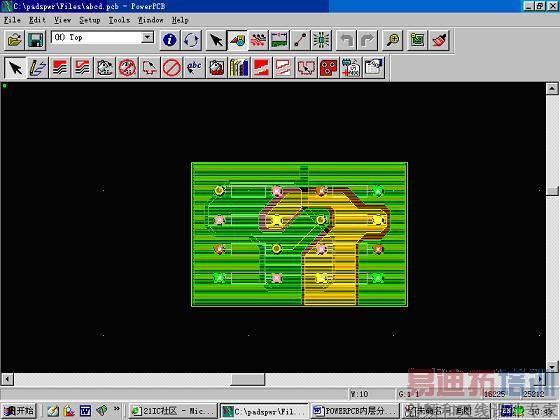

七、侵害灌水

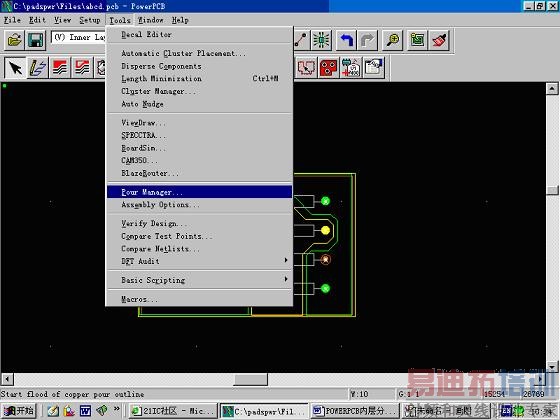

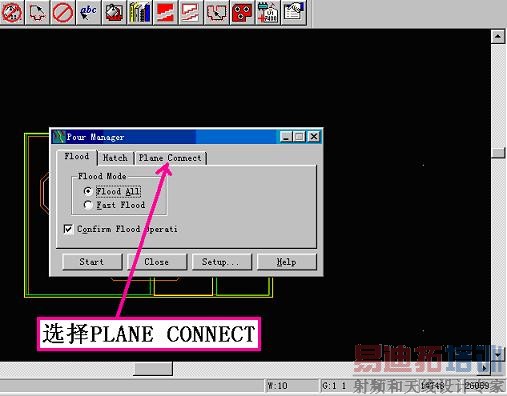

按TOOLS菜单，选择POUR MANAGER….

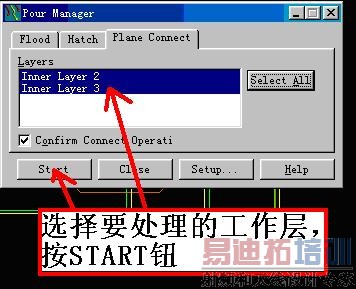

按关闭钮确认，并退出对话框即可。
是不是大功告成？
