PROTEL 99SE的打印设置

　　现在市面上关于PTROTEL99SE的书很多，但都没有具体叙述有关电路图的打印设置方法。PROTEL99SE的打印设置较之以前的版本有了很多不同之处。特别是在实际做电路板时有些细节须注意。

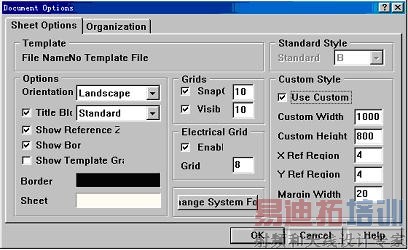

　　原理图的打印还算比较简单，跟其他软件差不多，在FILE菜单下直接单击PRINT选项即可。在PROTEL99SE的SCH图里默认的图纸大小是B号，在画元件比较少的电路时占用图纸的面积较小，打印出的图纸就显得比较空。这时可在DESIGN菜单下单击OPTIONS选项，弹出DOUMENT OOPTIONS对话框：

在SHEET OPTIONS标签下的CUSTOM STYLE组里选中USE CUSTOM项，然后改变CUSTOM WIDTH和CUSTOM HEIGHT框里的数值即可改变图纸大小。此时注意要把元件和线路全选后移到图纸的左下角。

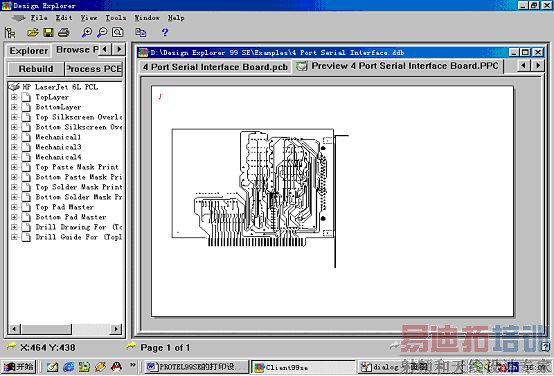

　　PCB图的打印要生成打印文档，不像PROTEL99那样直接在PCB图里打印。在FILE菜单下单击PRINT/PREVIEW项则生成预览文档，如下图：

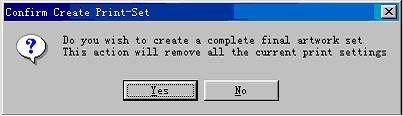

在预览文档界面上单击TOOLS菜单下的CREATE FINAL选项，则弹出如下对话框：

单击YES按钮就会生成最终打印文档如：

左边浏览窗的BROWSE PCBPRINT标签窗口里显示了PCB板的各层列表,选中哪一层则显示出哪一层的图，如选中TOPLAYER层，则图纸显示出顶层的印制线路。

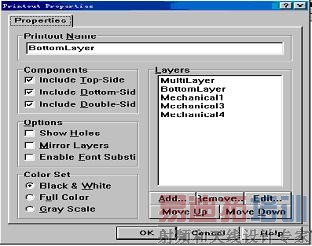

　　下面介绍在用东明制板系统做印制电路板时的打印设置。若做单面板，则只需打印底层，选中BOTTOMLAYER层，然后单击右键，弹出快捷菜单，单击PROOPERTIES项弹出对话框如下：

　　在OPTIONS组件的复选框里选中SHOW HOLES项，确定后图纸上的焊盘和导孔就会显示出内孔，以方便印制电路板焊盘和导孔钻孔。必须注意的是要打印不能直接单击工具栏里的打印机图标，否则就会打印所有的层。要单击FILE菜单下的PRINT CURRENT项，这样就只打印当前所选定的层。
　　若做双面板，则还要打印顶层，注意顶层的设置跟底层有所不同，在选中TOPLAYER后单击右键菜单PROPERTIES弹出的如上图所示的对话框里，在OPTIONS组件的复选框里不但要选中SHOW HOLES项，还要选中MIRROR LAYER项。

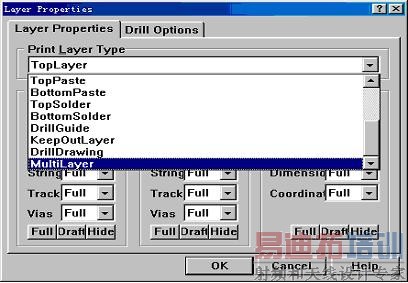

　　实际做电路时，为了方便焊接，一般还会打印出元件安装图，选中TOP SILKSCREEN OVERLAYER层，在单击右键菜单PROPERTIES弹出的如上图所示的对话框里，单击ADD按钮，弹出如下对话框：

在LAYER PROPERTIES标签下的PRINT LAYER TYPE组件的下拉菜单里选中MULTILAYER,确定退出后即可将焊盘和导孔显示出来，然后打印，焊接时就参造此图，比较方便。

打印说明2
PROTEL99SE中PCB打印的设置

1、点击打印机图标后生成一个打印预览，先从它的导航栏第一行点鼠标右键并选Properties（道具），先选择打印机，然后可设置打印方向（纵向和横向）、打印方式（标准、整板打在一张纸内、PCB 屏幕可视区域三种，并可选择只打印选中部分。标准方式时可自定义比例和X、Y修正值，比例可根据需要自行修改，修正值为1，一般不能去动它）、Margins栏为打印内容的位置，选对中就可以了。
2、选择你想要打印的层面和每层的内容，大部分可从Tools-Create *中快速生成各层最终打印图、各层合一图、装配图等。自己也可对欲打印内容进行增删。在它的导航栏内白纸符号上点鼠标右键并选Properties，可选打印哪一层面的元件、是否显示孔、是否镜像打印等，颜色可选黑白、彩色和灰阶。Layers框内可选欲打印的层和每层的打印内容和方式，并可设置每一层的上、下位置。每层内的每种可打印内容均有完全、草图、关闭三个选项。
3、全部选好后，可按打印机图标全部打印，或从File菜单内找打印单页等其它选项。
PCB打印预览时也可以直接导出WMF格式的图形文件，但Y轴方向比例严重失真，没有太大的实用价值。
PCB文件插入WORD等文档中时PCB到图形文件超高精度转换法：
a、安装ACROBAT5.0（请注意，不是ACROBAT　READER），并且在安装时选定制，选中安装PDFWRITER和亚洲字体中的简体中文字体；
b、选择打印机为PDFWRITER并选A4纸和打印精度为300或600dpi等，选择完要打印的内容和比例后，打印出一个PDF文件；
c、用ACROBAT打开这个文件，并另存为一个JPG或TIF文件（用PHOTOSHOP也可直接读入PDF文件）；
d、用PHOTOSHOP将这个图形文件编辑后另存为一个JPG、BMP或GIF文件。
用此法能得到比Print Screen抓图高得多的精度（取决于PDF文件打印时的精度和JPG文件保存时的质量，完全由你来决定），只是精度越高，最后的图形文件越大。
