Protel dxp等长走线

录入:edatop.com    点击:

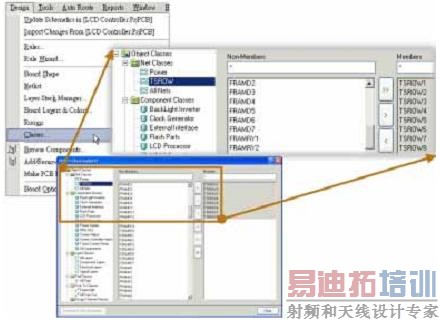

Step 1 设定Protel DXP等线长的NET为一个NET群组(Net Classes),我们设定TSROW1~8 为TSROW Classes:

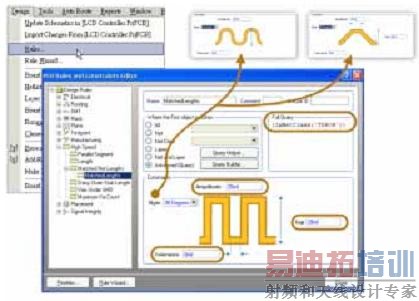

Step 2 设定Design Rule,在High Speed项目中的Matched Net Lengths,指定TSROW Classes 为等线长及设定其他资料,如下图所示:

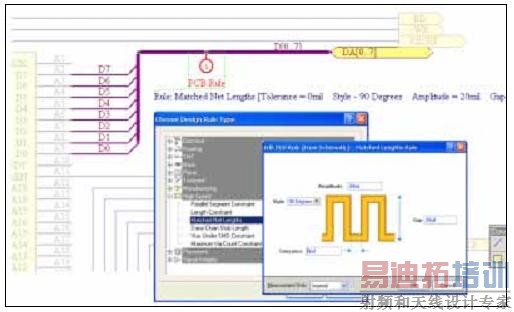

如果您在 Schematic 有设定 BUS 线及 Design Rule,则以上这两个步骤可省略,如下图所示:

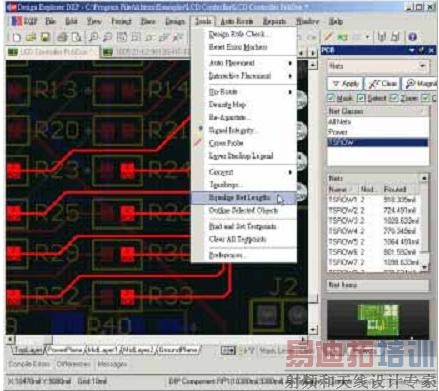

Step 3 透过几个简单的设定步骤就可以开始实现自动等线长了,请选择下拉选单Tools 的Equalize Net Lengths,如下图所示:


Step 4 透过右边的Panel,我们可以很清楚的看到这几条走线长度的变化:
走线前      走线后

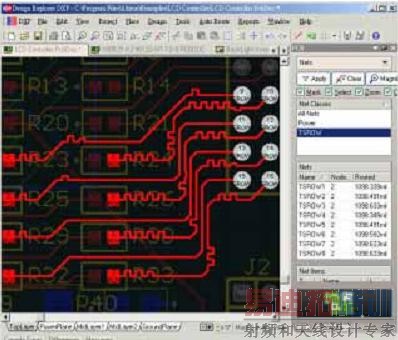

最后完成如下图所示:
