Powerpcb CAM输出注意事项
录入:edatop.com 点击:
大家在使用Powerpcb CAM输出,到CAM350自动导入查看时,总是有着有那的错误,例如走线变细,空位偏离,以下是我使用过程中摸索的一些经验,谨供参考:
主要是Powerpcb 的CAM输出 Device Setup设置的问题:

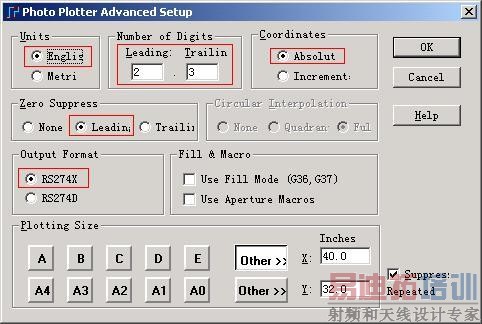

1、PHOTO的Device Setup(Advanced...):
如上图所示,注意红框中的那些设置。

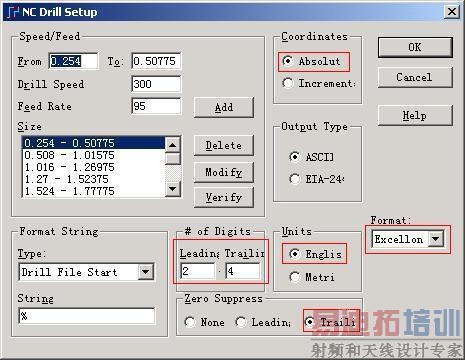

2、DRILL的Device Setup:
如上图所示,注意红框中的那些设置。
以上的设置主要是针对在CAM350中使用AutoImport...的懒人们(其实我也是其中的一个)
