PCB板上的电子元件布线规则

录入:edatop.com    点击:

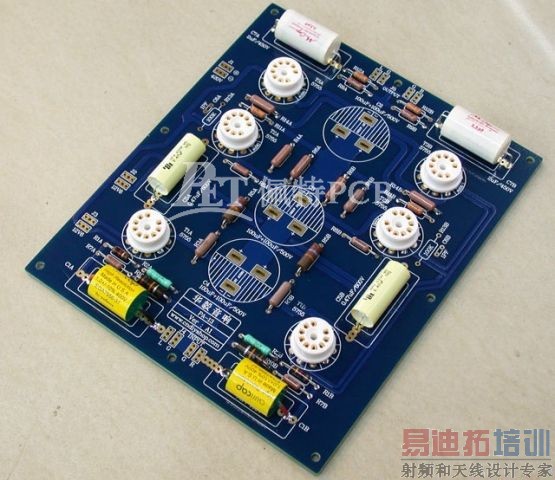

在进行PCB设计的时候,需要注意的事项很多,尤其是布线,PCB板的布线可以影响板子的品质。本文,易迪拓培训(edatop.com)将讲述PCB板上电子元器件的布线规则,如何科学合理的把电子元器件进行布局,是PCB设计师需要了解的内容。

PCB

1、画定布线区域距PCB板边≤1mm的区域内,以及安装孔周围1mm内,禁止布线。

2、电源线尽可能的宽,不应低于18mil;信号线宽不应低于12mil;cpu入出线不应低于10mil(或8mil);线间距不低于10mil。

3、正常过孔不低于30mil。

4、 双列直插:焊盘60mil,孔径40mi。
1/4W电阻: 51*55mil(0805表贴);直插时焊盘62mil,孔径42mil。
无极电容: 51*55mil(0805表贴);直插时焊盘50mil,孔径28mil。

5、 注意电源线与地线应尽可能呈放射状,以及信号线不能出现回环走线。
