PCB硬件工程师需记住的十点

录入:edatop.com    点击:

PCB硬件工程师需记住以下10点,这样才可以提高PCB设计的成功率,减少修改次数,节省时间提高效率。

一、电源是系统的血脉,要舍得成本,这对产品的稳定性和通过各种认证是非常有好处的。

1.尽量采用∏型滤波,增加10uH电感,每个芯片电源管脚要接104旁路电容;

2.采用压敏电阻或瞬态二极管,抑制浪涌;

3.模电和数电地分开,大电流和小电流地回路分开,采用磁珠或零欧电阻隔开;

4.PCB设计要留有余量,避免电源芯片过热,攻耗达到额定值的50%要用散热片。

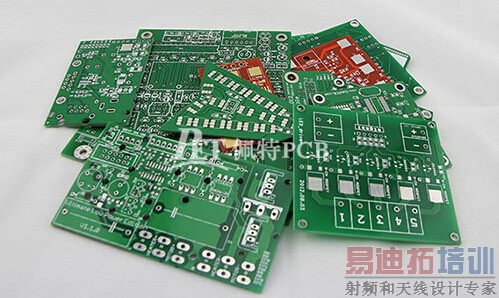

PCB

二、输入IO记得要上拉;

三、输出IO记得核算驱动能力;

四、高速IO,布线过长采用33殴电阻抑制反射;

五、各芯片之间电平匹配;

六、开关器件是否需要避免晶体管开关时的过冲特性;

七、PCB单板有可测试电路,能独立完成功能测试;

八、要有重要信号测试点和接地点;

九、版本标识;

十、状态指示灯。

如果每次的PCB原理图设计,都能仔细的核对上面十点,将会提高PCB产品设计的成功率,减少更改次数,缩短设计周期。
