PCB背钻孔板技术特征有哪些？
录入：edatop.com 点击：

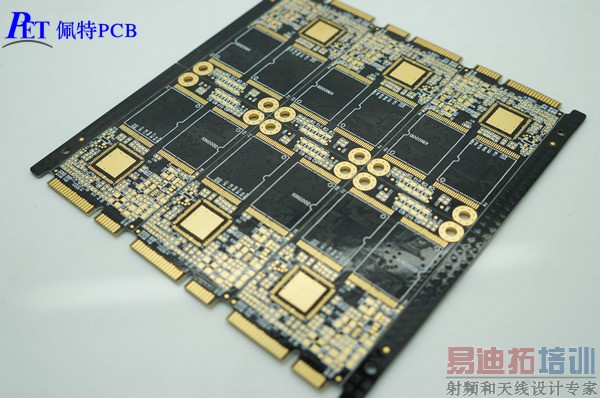

1、多数PCB背板是硬板
2、PCB板层数一般为8至50层
3、PCB板厚：2.5mm以上
4、PCB板厚径比较大
5、PCB板尺寸较大
6、一般首钻最小孔径>=0.3mm
7、PCB板外层线路较少，多为压接孔方阵设计
8、背钻孔通常比需要钻掉的孔大0.2MM
9、背钻深度公差：+/-0.05MM
10、如果背钻要求钻到M层，那么M层到M-1（M层的下一层）层的介质厚度最小0.17MM
