如何防止PCB在回炉焊环节变形或翘曲

录入:edatop.com    点击:

在PCB生产到回炉焊环节时,很容易出现PCB板子变形机翘曲的现象,那么如何才能防止这一现象的发生呢?易迪拓培训(edatop.com)总结多年经验,为你解答。

1. 降低温度对板子应力的影响

既然「温度」是板子应力的主要来源,只要降低回焊炉的温度或是调慢板子在回焊炉中升温及冷却的速度,就可以大大地降低板弯及板翘的情形发生。不过可能会有其他副作用就事了。

2. 采用高Tg的板材

Tg是玻璃转换温度,也就是材料由玻璃态转变成橡胶态的温度,Tg值越低的材料,表示其板子进入回焊炉后开始变软的速度越快,而且变成柔软橡胶态的时间也会变长,板子的变形量当然就会越严重。採用较高Tg的板材就可以增加其承受应力变形的能力,但是相对地材料的价钱也比较高。

3. 增加电路板的厚度

许多电子的产品为了达到更轻薄的目的,板子的厚度已经剩下1.0mm、0.8mm,甚至作到了0.6mm的厚度,这样的厚度要保持板子在经过回焊炉不变形,真的有点强人所难,建议如果没有轻薄的要求,PCB板子最好可以使用1.6mm的厚度,可以大大降低板弯及变形的风险。

4. 减少电路板的尺寸与减少拼板的数量

既然大部分的回焊炉都採用链条来带动电路板前进,尺寸越大的PCB电路板会因为其自身的重量,在回焊炉中凹陷变形,所以尽量把PCB电路板的长边当成板边放在回焊炉的链条上,就可以降低PCB电路板本身重量所造成的凹陷变形,把拼板数量降低也是基于这个理由,也就是说过炉的时候,尽量用窄边垂直过炉方向,可以达到最低的凹陷变形量。

5. 使用过炉托盘治具

如果上述方法都很难作到,最后就是使用过炉托盘 (reflow carrier/template) 来降低变形量了,过炉托盘可以降低板弯板翘的原因是因为不管是热胀还是冷缩,都希望托盘可以固定住PCB电路板等到电路板的温度低于Tg值开始重新变硬之后,还可以维持住园来的尺寸。

如果单层的托盘还无法降低PCB电路板的变形量,就必须再加一层盖子,把电路板用上下两层托盘夹起来,这样就可以大大降低电路板过回焊炉变形的问题了。不过这过炉托盘挺贵的,而且还得加人工来置放与回收托盘。

6. 改用实连接、邮票孔,替代V-Cut的分板使用

既然V-Cut会破坏电路板间拼板的结构强度,那就尽量不要使用V-Cut的分板,或是降低V-Cut的深度。

PCB

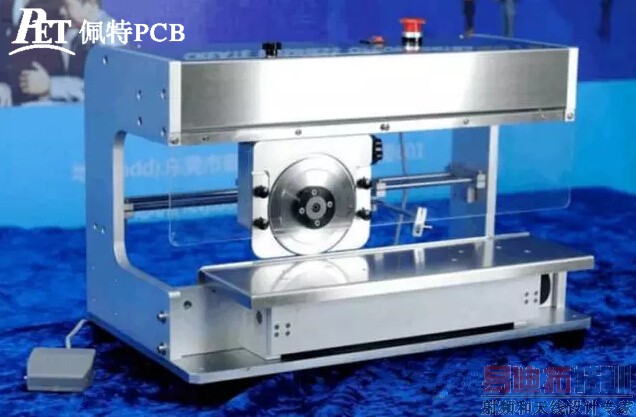

实连接:采用走刀式分板机

qq%e6%88%aa%e5%9b%be20161009150613

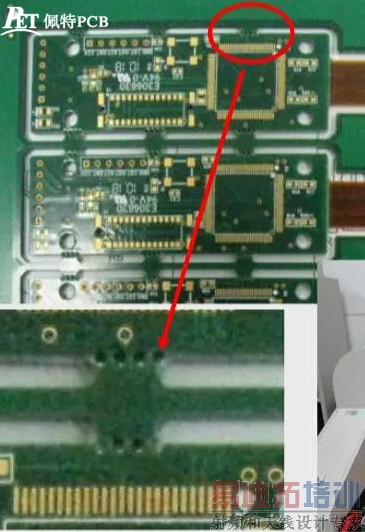

邮票孔

PCB
