PCB生产过程中会有哪些因素导致PCB板变形？

PCB生产过程中会有哪些因素导致PCB板变形？易迪拓培训(edatop.com)总结多年PCB生产经验，给PCB厂们一个参考。

PCB板加工过程的变形原因非常复杂可分为热应力和机械应力两种应力导致。其中热应力主要产生于压合过程中，机械应力主要产生板件堆放、搬运、烘烤过程中。下面按流程顺序做简单讨论。

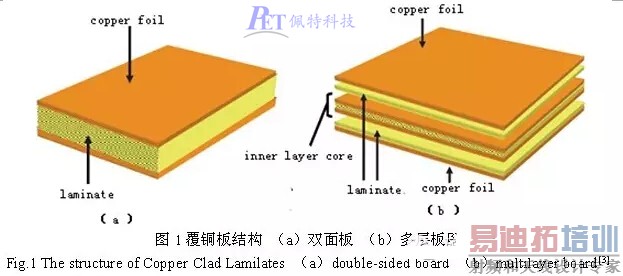

覆铜板来料：覆铜板均为双面板，结构对称，无图形，铜箔与玻璃布CTE相差无几，所以在压合过程中几乎不会产生因CTE不同引起的变形。但是，覆铜板压机尺寸大，热盘不同区域存在温差，会导致压合过程中不同区域树脂固化速度和程度有细微差异，同时不同升温速率下的动黏度也有较大差异，所以也会产生由于固化过程差异带来的局部应力。一般这种应力会在压合后维持平衡，但会在日后的加工中逐渐释放产生变形。

压合：PCB压合工序是产生热应力的主要流程，其中由于材料或结构不同产生的变形见上一节的分析。与覆铜板压合类似，也会产生固化过程差异带来的局部应力，PCB板由于厚度更厚、图形分布多样、半固化片更多等原因，其热应力也会比覆铜板更多更难消除。而PCB板中存在的应力，在后继钻孔、外形或者烧烤等流程中释放，导致板件产生变形。

阻焊、字符等烘烤流程：由于阻焊油墨固化时不能互相堆叠，所以PCB板都会竖放在架子里烘板固化，阻焊温度150℃左右，刚好超过中低Tg材料的Tg点，Tg点以上树脂为高弹态，板件容易在自重或者烘箱强风作用下变形。

热风焊料整平：普通板热风焊料整平时锡炉温度为225℃~265℃,时间为3S-6S。热风温度为280℃~300℃.焊料整平时板从室温进锡炉，出炉后两分钟内又进行室温的后处理水洗。整个热风焊料整平过程为骤热骤冷过程。由于电路板材料不同，结构又不均匀，在冷热过程中必然会出现热应力，导致微观应变和整体变形翘区。

存放：PCB板在半成品阶段的存放一般都坚插在架子中，架子松紧调整的不合适，或者存放过程中堆叠放板等都会使板件产生机械变形。尤其对于2.0mm以下的薄板影响更为严重。

除以上因素以外，影响PCB变形的因素还有很多。在PCB厂发生这种情况时，应及时仔细排查发生原因，及时调整，避免造成更多的损失。
