PCB设计软件Protel使用中的问题（一）

PCB设计软件Protel的用户很多，还有很多正在学习PCB设计的人都在使用这款软件，由于大部分PCB设计软件都是国外的，虽然有了汉化版本，但是使用过程中难免会遇到问题，易迪拓培训(edatop.com)总结了PCB设计软件Protle的部分使用问题，分为三篇来讲，这是第一篇，希望能帮到各位PCB设计师。第二篇请点击链接查看：http://www.petpcb.com/post-2510.html，第三篇请点击链接查看：http://www.petpcb.com/post-2513.html。

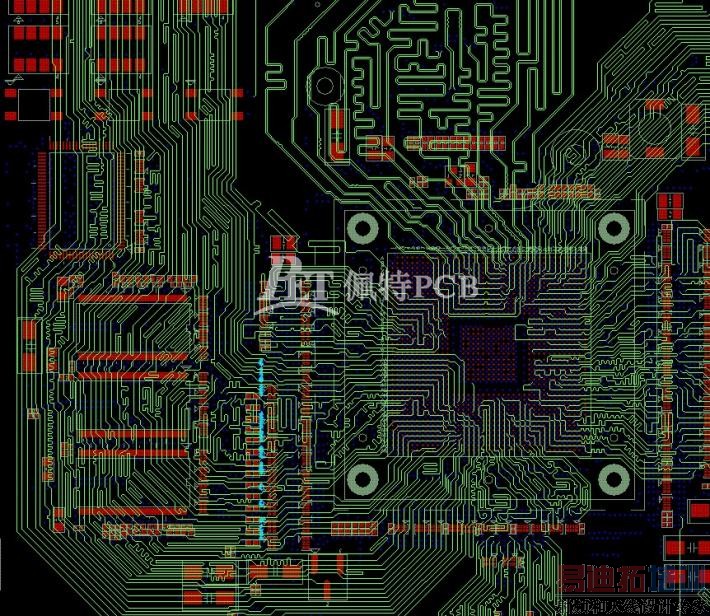

一、如何将一个原理图中的一部分加到另一张原理图上？

答：利用块拷贝。首先将要拷贝的原理图的那部分做成块，用其他文件名存储，然后调入目标原理图利用块读命令。

二、为何最后生成的制版图与原理图不相符，有一些网络没有连上？

答：这种情况是很容易发生的，确实PCB原理图上很明显是连上的，最后形成的制版图也与原理图生成的网络表对照过的，没有发现为连上的网络。这种问题出现在原理图上，原理图看上去是连上的，由于画线不符和规范，导致表中他们并未连上，下面是连线属于不规范的连线：
→超过元器件的断点连线；
→连线的两部分有重复；
→在原理图连线时，应尽量做到：①在元件端点处连线；②元器件连线尽量一线连通，少出现直接将其端点对接上的方法来实现，中间应用细线连接。

三、Schedit的直线有几种类型，他们的用途是什么？

答：Schedit有四中连线
1、Thin Signal细信号线
2、Thick Signal粗信号线
3、Bus总线
4、Dashed点划线
一般来说：Thin Signal（细信号线）最常用，Thick Signal（粗信号线）则多用于大电线或需要加重显示之用，Bus（总线）多用于部线，如数据总线、地址总线、控制总线等，他不表示直接相连，Dashed（点划线）则多用于将原理图某一部分围起来形成一个功能模块，可以用Dashed（点划线）将他们分开。

四、如何加快相同连线的操作速度？

答：用重复操组命令（Repeat）。改命令用于重复刚刚完成的Palce操作，Palce（布线）的参数为，重复次数6器件名编号跃变量，X方向重复等长，Y方向重复等长。

五、打印原理图是如何打印标题？

答：执行Schplot主菜单的Option命令，其子命令选择中有Title Block选项，此项为标题兰开关，选ON将打印标题，反则，选OFF则不打印标题。

六、是否印制板的每一层都要定制边框？

答：不必要。在KeepOut Lager（禁止布线区控制层）画一次边框就行了。

七、电源层为何不能显示成飞线和自动布线？

答：在布PCB双面板时，要注意电源和地线网络（一般网络标号为VCC和GND）的设置。如果要在布线时将电源线和地线的飞线显示出来，并且能对他们自动布线，在调入网络表之前应作如下设置：线点取Netlis菜单、在点取PowerPlanes、最后点取DisconnectNet From Plane电源和地线网络被置空。这样设置后，地线和电源线就与其他信号线进行相同处理，否则将把电源线和地线视为一层，并以连通，并且以后的网络检查也不会检查他们。

八、生产出的印制板的印图如何才能在印制板的两面都有？

答：进行通过设置。

九、制作印制板应注意哪些方面的问题？

答：1、画线时最好不要画成一段一段的，一条直线最好一直画通。
2、元器件焊盘最好落在网格的交叉点上。
3、不用的地方都用地填充，做成网格。
4、做成印制版图后，用两种方法核对网络的正确与否，DRC和生成网表再与愿望表对照。
5、印制板元器件摆放均匀，布线均匀，按功能模块分区。
6、地线多走横向，电源线多走纵向。
7、地面的走线方向与集成电路方向垂直，以减少短路的机会。
