PCB芯片封装的焊接方法

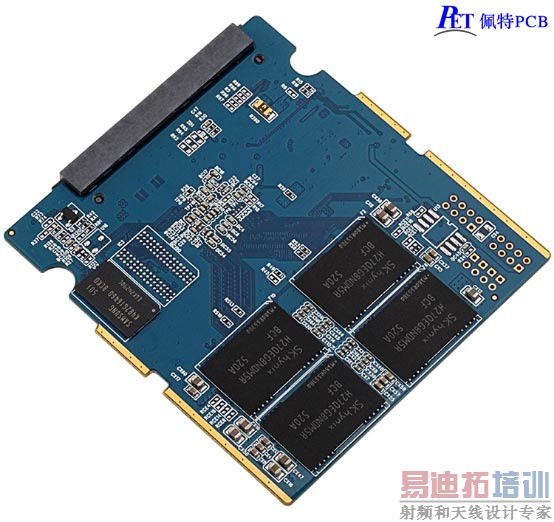

板上芯片封装（COB），半导体芯片交接贴装在印刷线路板上，芯片与基板的电气连接用引线缝合方法实现，芯片与基板的电气连接用引线缝合方法实现，并用树脂覆盖以确保可靠性。虽然COB是最简单的裸芯片贴装技术，但它的封装密度远不如TAB和倒片焊技术。

板上芯片（ChipOnBoard，COB）工艺过程首先是在基底表面用导热环氧树脂（一般用掺银颗粒的环氧树脂）覆盖硅片安放点，然后将硅片直接安放在基底表面，热处理至硅片牢固地固定在基底为止，随后再用丝焊的方法在硅片和基底之间直接建立电气连接。

与其它封装技术相比，COB技术价格低廉（仅为同芯片的1/3左右）、节约空间、工艺成熟。但任何新技术在刚出现时都不可能十全十美，COB技术也存在着需要另配焊接机及封装机、有时速度跟不上以及PCB贴片对环境要求更为严格和无法维修等缺点。

某些板上芯片（CoB）的布局可以改善IC信号性能，因为它们去掉了大部分或全部封装，也就是去掉了大部分或全部寄生器件。然而，伴随着这些技术，可能存在一些性能问题。在所有这些设计中，由于有引线框架片或BGA标志，衬底可能不会很好地连接到VCC或地。可能存在的问题包括热膨胀系数（CTE）问题以及不良的衬底连接。

COB主要的焊接方法：

（1）热压焊

利用加热和加压力使金属丝与焊区压焊在一起。其原理是通过加热和加压力，使焊区（如AI）发生塑性形变同时破坏压焊界面上的氧化层，从而使原子间产生吸引力达到“键合”的目的，此外，两金属界面不平整加热加压时可使上下的金属相互镶嵌。此技术一般用为玻璃板上芯片COG。

（2）超声焊

超声焊是利用超声波发生器产生的能量，通过换能器在超高频的磁场感应下，迅速伸缩产生弹性振动，使劈刀相应振动，同时在劈刀上施加一定的压力，于是劈刀在这两种力的共同作用下，带动AI丝在被焊区的金属化层如（AI膜）表面迅速摩擦，使AI丝和AI膜表面产生塑性变形，这种形变也破坏了AI层界面的氧化层，使两个纯净的金属表面紧密接触达到原子间的结合，从而形成焊接。主要焊接材料为铝线焊头，一般为楔形。

（3）金丝焊

球焊在引线键合中是最具代表性的焊接技术，因为现在的半导体封装二、三极管封装都采用AU线球焊。而且它操作方便、灵活、焊点牢固（直径为25UM的AU丝的焊接强度一般为0.07～0.09N/点），又无方向性，焊接速度可高达15点/秒以上。金丝焊也叫热（压）（超）声焊主要键合材料为金（AU）线焊头为球形故为球焊。
