PCB设计软件Protel使用中的问题（二）

本篇是关于PCB设计软件Protel使用问题解答的第二篇，第一篇请点击链接查看：http://www.petpcb.com/post-2507.html，第三篇请点击链接查看：http://www.petpcb.com/post-2513.html。易迪拓培训(edatop.com)总结了PCB设计软件Protel在使用中的一些问题，希望可以帮助使用这款软件的PCB设计师们。

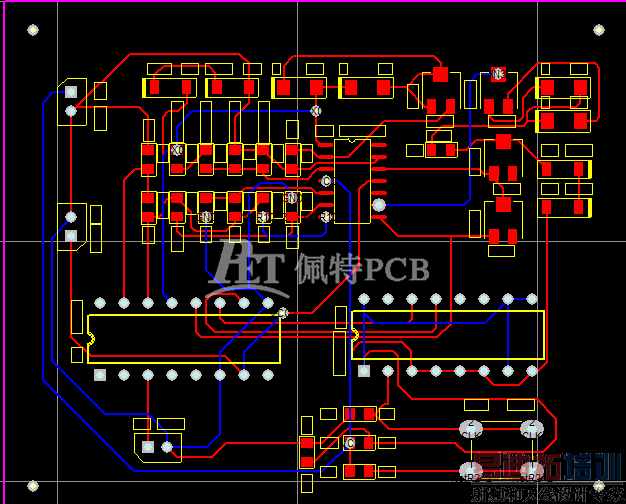

十、设计PCB线路板的一般步奏由那些？

答：1.首先设计电路原理图。
2.PCB原理图无误后，生成网络表。
3.在制版软件中调入网络表。
4.布局，多为手工布局。
5.预布线。
6.如布通率较高，则可以往下走，否则返回第四步重新布局。
7.对一些关键网络进行手工布线（如电源线和地线）。
8.一般信号线，利用自动布线。
9.将余下的未布通的线利用手工将其布通。
10.网络检查，利用DRC功能进行网络检查，然后从印制板反生成网络表，在于原理图生成的网络表对照，如果相等，则此图就基本完成。

十一、为何网络中的元器件不能完全调入？

答：网络中的元器件，在印制版图的库中设有定义。如三极管，它的三个管脚在原理图中定义为B、C、E。而在制版设计库中定义成1、2、3。因为他们对照不上，自然调不进来。应采取的办法是将PCB设计库中的元器件修改成与原理图中定义的一致就行了。

十二、在哪一层放置文字？

答：可在丝印层放置，制作PCB电路板时是印刷文字。如果在元件层放置的话，制作PCB电路板时是腐蚀的铜字！

十三、如何将Protel电路图转化为图片？

答：用WIN自己的图象捕捉功能，键盘上有。

十四、自定义的工具按钮、快捷键保存不下来，怎么办？

答：如果您用的是Protel98，请把windows文件夹下的CLIENT98.~CS文件的属性由只读改成存档。

十五、在Protel 99原理图与印版图中，如何成批修改元件的属性？

答：在元件属性对话框中，按Clobal>>钮，弹出整体编辑对话框，在其中设置。

十六、对于带有子件的元件放置时总是出现第一个子件，怎么办？

答：在元件属性对话框中的Attributee页里的Part栏中设定。

十七、可不可以在SCH图上将元件符号的序号写小，象下标？

答：不能。

十八、在Protel 99原理图与印版图中，如何处理连动元件（如带开关的电位器，调谐电容）

答：SCH中用绘图工具条Drawing Tools画上虚线；在PCB中不存在这个问题。
