PCB设计软件PROTEL使用中的问题(三)

录入:edatop.com    点击:

本篇是关于PCB设计软件Protel使用问题解答的第二篇,第一篇请点击链接查看:http://www.petpcb.com/post-2507.html,第二篇请点击这个链接:http://www.petpcb.com/post-2510.html。易迪拓培训(edatop.com)总结了PCB设计软件Protel在使用中的一些问题,希望可以帮助使用这款软件的PCB设计师们。

十九、自动布线是否自动生成过孔

答:是。

二十、PROTEL98,99等在画sch图时,绝大多数元件(如:电阻、电容、三极管等)都不能选封装号,即footprint选择栏都是NONE Available,按我的理解电阻、电容、三极管等应有常用的封装号可选。

答:绝大多数元件(如:电阻、电容、三极管等)的封装号都必须人工输入,即没有默认的封装(有些有,如555的默认封装为DIP8)。电阻的封AXIAL0.3、AXIAL0.4…,电容的为RB.2/.4、RB.4/.8,二极管的为RAD0.1、RAD0.2…(它们后面的数字越大,表示两脚之间的距离越大),三极管的为TO-3、TO-5、TO-18…。如果不知道元件的具体封装,可进入PCB编辑器,在视窗右边的Browse的下拉菜单中,选Libraries(即库),装好Protel98后,默认的库是ADVPCB.LIB(如无则点击Add/Remove按钮加就是了)。Components(元件)下面文本框中显示的就是不同元件的封装,点击它,可看到其封装外形。

二十一、protel99怎么改同一层所有线段的宽度?

答:任意双击一段,在弹出来的属性窗口里面的global选项里面可以改。

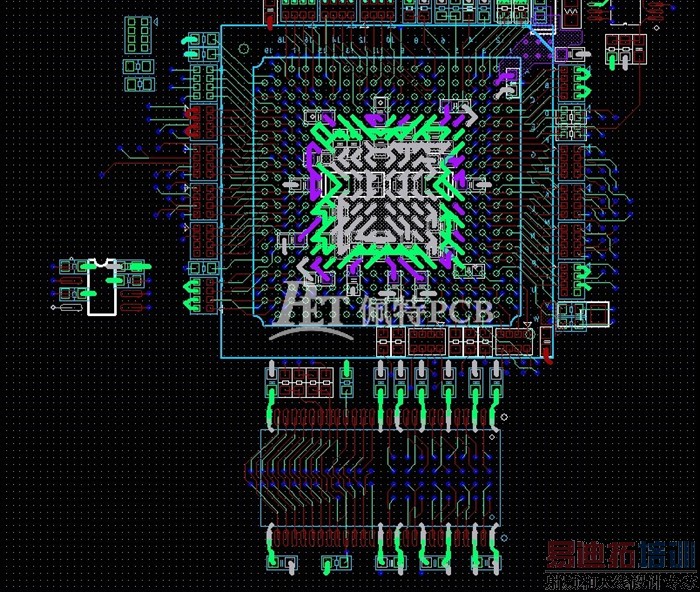

pcb

二十二、protel 99的mil是英制吗?等于多小厘米?

答:可以改为公制的:1/1000inch, 0.00254CM。

二十三、库文件里可以查到封装,但是不知道每个封装对应的元件的规格啊像电阻,只是写了axial0.3–axial1.0但是不知道每个封装对应的电阻是怎样的电阻,怎么办?

答:footprint即封装,与元件大小,引脚等密切相关的属性,做pcb板时必须预先设好,一般1/8电阻用axial_0.3(与protel的版本有关,版本不同可能有差异,可查看相关的pcb库文件);小电容:rad_0.1,rad_0.2 ;大电容:rb_.2/.4 ;集成电路:dip_n(n为管脚数) ;其他的就不再赘述。

二十四、请问protel的版本的区别

答:PROTEL98/99/99SE的操作方式没有什么本质的区别,只是界面和工程文件的管理方式变来变去,介绍PT98/99/99SE的书随便拿一本翻翻就行了。其实,PT98/99/99SE很好学的,如果只是做PCB原理图和印制板,多用几次就熟悉了。

二十五、自动布线的成功率是否100%?

答:怎么说呢,除非很简单的PCB板,一般来说自动布线只是第一次布线,需要人工优化的,而且是一定要的,毕竟现在的软件在这方面的人工智能还有不少需要改进的地方。佩特科技建议大家可以试试先布局,然后自动布,再调整布局,再自动布,最后再进行”大决战”—手工布线。

二十六、在sch里面画了原理图,存盘后关掉,再打开原理图,里面就什么都没有了。到底是怎么回事啊,好象存不下来一样的。

答:你用的Protel是不是Demo版?我见过一种Protel98的Demo版是不可以存盘的,可能你的问题也一样。建议装一个Crack版。

二十七、在Protelfor Win中如何指定元件的封装形式?

答:1、在Advanced Schematic中指定
在原理图中修改元件的footprint为所需的PCB库封装名称。然后生成网表,在PCB中先加上需要的封装库,调入网络表时即可同时装入元件。
2、在Advanced PCB中指定
在PCB中直接放置需要的元件封装,designator设定为与原理图一致,然后重新调入网络表。
