什么是PCB接地?

录入:edatop.com    点击:

接地的分割与汇接:

接地是抑制电磁干扰、提高PCB板EMC性能的重要手段之一。正确的接地既能提高PCB抑制电磁干扰的能力,又能减少产品对外的EMI发射。

接地的含义:

PCB的“地”通常有两种含义:一种是“大地”(安全地),另一种是“系统基准地”(信号地)。接地就是指在系统与某个电位基准面之间建立低阻的导电通路。“接大地”就是以地球的电位为基准,并以大地作为零电位,把PCB的金属外壳、电路基准点与大地相连接。

把接地平面与大地连接,往往是出于以下考虑:

A、提高PCB电路系统工作的稳定性;
B、静电泄放;
C、为工作人员提供安全保障。

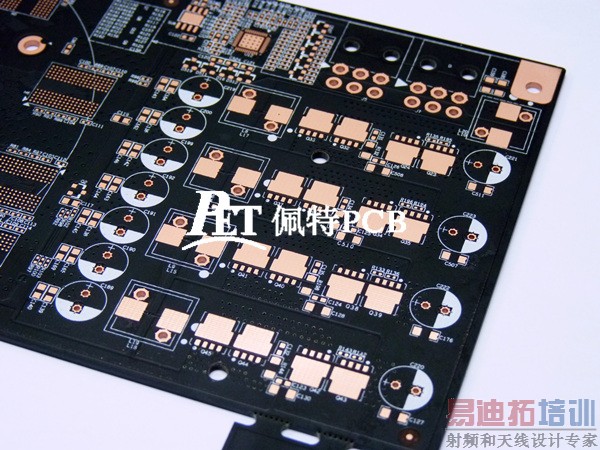

PCB接地

接地的目的:

A、安全考虑,即保护接地;
B、为信号电压提供一个稳定的零电位参考点(信号地或系统地);
C、屏蔽接地。

基本的接地方式:电子设备中有三种基本的接地 方式:单点接地、多点接地、浮地。
