什么是PCB单点接地?

录入:edatop.com    点击:

什么是PCB单点接地?让易迪拓培训(edatop.com)来为你解答。

单点接地是整个系统中,只有一个物理点被定义为接地参考点,其他各个需要接地的点都连接到这一点上。

单点接地适用于频率较低的PCB板电路中(1MHZ以下)。若系统的工作频率很高,以致工作波长与系统接地引线的长度可比拟时,单点接地方式就有问题了。当地线的长度接近于1/4波长时,它就象一根终端短路的传输线,地线的电流、电压呈驻波分布,地线变成了辐射天线,而不能起到“地”的作用。

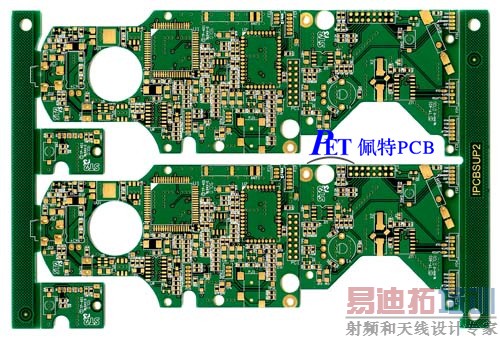

PCB单点接地

为了减少接地阻抗,避免辐射,地线的长度应小于1/20波长。在电源电路的处理上,一般可以考虑单点接地。对于大量采用的数字电路的PCB,由于其含有丰富的高次谐波,一般不建议采用单点接地方式。
