PCB线路板变形的危害

录入:edatop.com    点击:

在自动化表面贴装线上,PCB电路板若不平整,会引起定位不准,元器件无法插装或贴装到板子的孔和表面贴装焊盘上,甚至会撞坏自动插装机。装上元器件的电路板焊接后发生弯曲,元件脚很难剪平整齐。板子也无法装到机箱或机内的插座上,所以,装配厂碰到板翘同样是十分烦恼。目前的表面贴装技术正在朝着高精度、高速度、智能化方向发展,这就对做为各种PCB厂生产的PCB板提出了更高的平整度要求。

在IPC标准中特别指出带有表面贴装器件的PCB板允许的最大变形量为0.75%,没有表面贴装的PCB板允许的最大变形量为1.5%。实际上,为满足高精度和高速度贴装的需求,部分电子加工厂家对变形量的要求更加严格,如易迪拓培训(edatop.com)有多个客户要求允许的最大变形量为0.5%,甚至有个别客户要求0.3%。

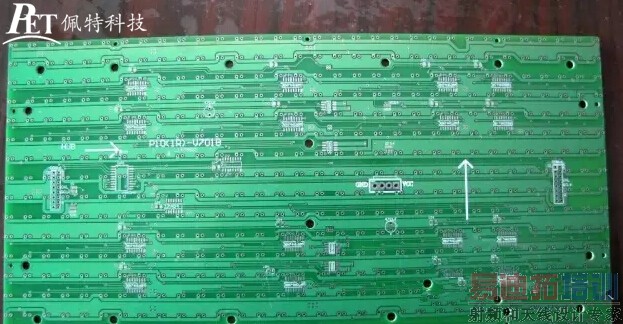

PCB电路板变形

PCB板由铜箔、树脂、玻璃布等材料组成,各材料物理和化学性能均不相同,压合在一起后必然会产生热应力残留,导致变形。同时在PCB的加工过程中,会经过高温、机械切削、湿处理等各种流程,也会对板件变形产生重要影响,总之可以导致PCB板变形的原因复杂多样,如何减少或消除由于材料特性不同或者加工引起的变形,成为PCB生产厂面临的最复杂问题之一。
