PCB电路板变形的原因

PCB板的变形需要从材料、结构、图形分布、加工制程等几个方面进行研究，本文易迪拓培训(edatop.com)将对可能产生变形的各种原因做一个简单阐述。

PCB电路板上的铺铜面面积不均匀，会恶化板弯与板翘

一般PCB电路板上都会设计有大面积的铜箔来当作接地之用，有时候Vcc层也会有设计有大面积的铜箔，当这些大面积的铜箔不能均匀地分佈在同一片PCB电路板上的时候，就会造成吸热与散热速度不均匀的问题，PCB电路板当然也会热胀冷缩，如果涨缩不能同时就会造成不同的应力而变形，这时候PCB板子的温度如果已经达到了Tg值的上限，板子就会开始软化，造成永久的变形。

PCB电路板上各层的连结点(vias，过孔)会限制板子涨缩

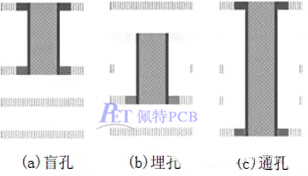

现今的PCB电路板大多为多层板，而且层与层之间会有向铆钉一样的连接点(vias)，连结点又分为通孔、盲孔与埋孔，有连结点的地方会限制PCB板子涨冷缩的效果，也会间接造成板弯与板翘。

PCB电路板本身的重量会造成板子凹陷变形

一般回焊炉都会使用链条来带动PCB电路板于回焊炉中的前进，也就是以PCB板子的两边当支点撑起整片板子，如果板子上面有过重的零件，或是板子的尺寸过大，就会因为本身的种量而呈现出中间凹陷的现象，造成板弯。

V-Cut的深浅及连接条会影响拼板变形量

基本上V-Cut就是破坏板子结构的元凶，因为V-Cut就是在原来一大张的板材上切出沟槽来，所以V-Cut的地方就容易发生变形。
