PCB设计中的的3W规则和20H原则

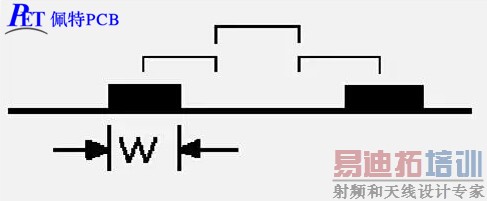

3W原则:

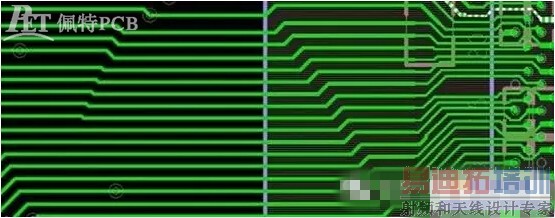

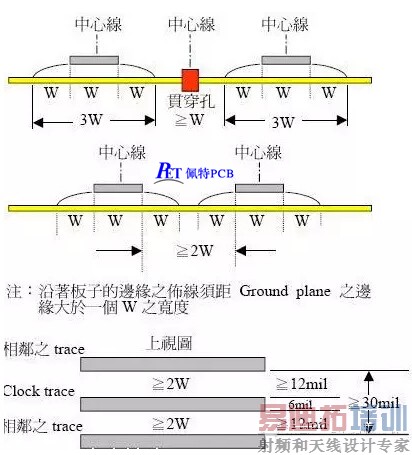

这里3W是线与线之间的距离保持3倍线宽。是为了减少线间串扰,应保证线间距足够大,如果线中心距不少于3倍线宽时,则可保持70%的线间电场不互相干扰,称为3W规则。如要达到98%的电场不互相干扰,可使用10W规则。针对EMI。

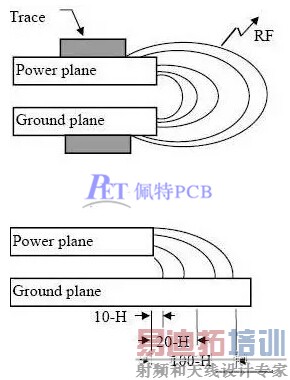

20H原则:
是指电源层相对地层内缩20H的距离,当然也是为抑制边缘辐射效应。在板的边缘会向外辐射电磁干扰。将电源层内缩,使得电场只在接地层的范围内传导。有效的提高了EMC。若内缩20H则可以将70%的电场限制在接地边沿内;内缩100H则可以将98%的电场限制在内。针对EMC。
PCB设计中的20H原则?
“20H规则”的采用是指要确保电源平面的边缘要比0V平面边缘至少缩入相当于两个平面间层距的20倍。
这个规则经常被要求用来作为降低来自0V/电源平面结构的侧边射击发射技术(抑制边缘辐射效应)。
但是,20H规则仅在某些特定的条件下才会提供明显的效果。这些特定条件包括有:
1、在电源总线中电流波动的上升/下降时间要小于1ns。
2、电源平面要处在PCB的内部层面上,并且与它相邻的上下两个层面都为0V平面。这两个0V平面向外延伸的距离至少要相当于它们各自与电源平面间层距的20倍。
3、在所关心的任何频率上,电源总线结构不会产生谐振。
4、PCB的总导数至少为8层或更多。
疑问:这些特定条件是充分的还是必要的?
若内缩20H则可以将70%的电场限制在接地边沿内;内缩100H则可以将98%的电场限制在内。
20H原则是指电源层边缘要比地层边缘至少缩进20倍的层与层间距,以抑制边缘辐射效应;内缩20H可限制70%的电场,内缩100H可限制98%的电场。
