PCB元件放置区域的限制

本篇易迪拓培训(edatop.com)将和大家说说布板的限制，有的PCB设计时会犯一个错误，就是把EMC的Chock放置在很下边，高度不够，整个PCB板高度不够。模具是开过的，最后只能重新画PCB板。其实，不管是是谁，在设计PCB画板的时候一定要让机构工程师检查PCB板高度，正面和反面都要注意。

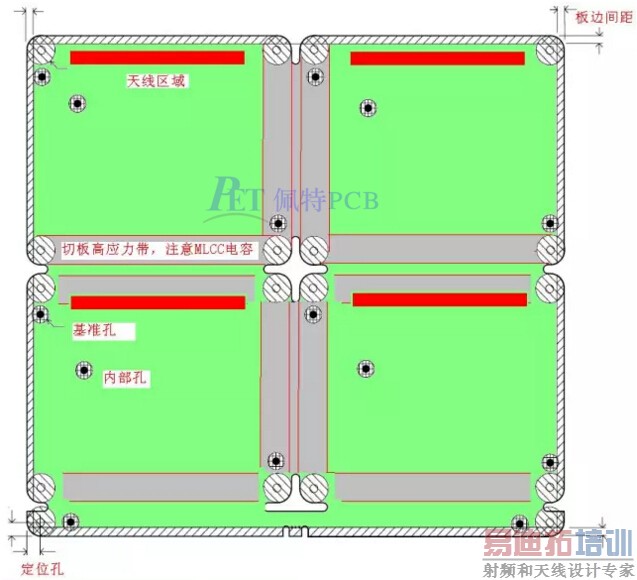

1、定位孔（Tooling Hole）

周围不能走线和布置元件，一般是取一个半径的区域。

2、板边（BOARD EDGE）

所有的器件都不能超出PCB板子（除了连接器），板边的限制和U槽相关，特别注意分离的MLCC电容，不能经受剪切应力。走线，通孔，测试点相距板边各有限制，其中走线需求最小，通孔其次，测试点要求距离最大。

3、内部通孔 （INTERNAL HOLES）

在PCB板子内部的孔也需要留出安全距离，地孔可以除外。

4、基准点（FIDUCIALS）

基准点（防呆点）附近不能有器件，铜线，阻焊，经验法则安全距离在1.5×基准点边长或直径。

5、天线（ANTENNAS）

如果存在RF接受模块，天线附近（PCB带状或者金属）要留出安全距离。

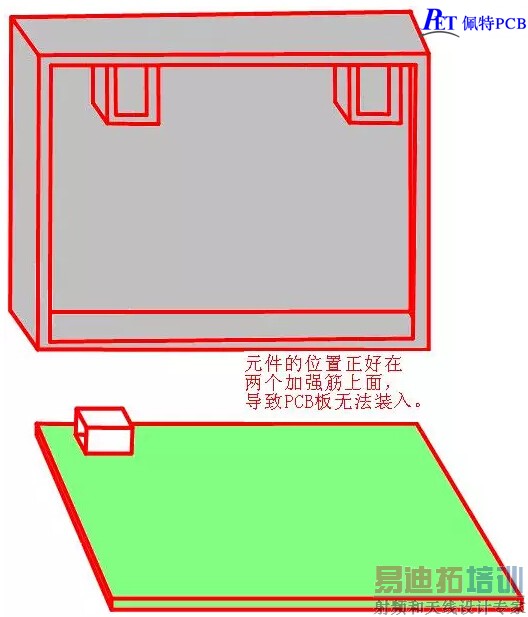

6、器件高度限制（HEIGHT RESTRICTIONS）

布板的时候有的限制就是外壳中可能有凹陷或者加强筋的部分，因此需要注意元件到外壳的距离，保证元件可以放入。

7、螺钉限制

如果我们使用散热片或者其他的螺钉的话，需要注意螺钉附近要留出安全距离。
