PCB板多层板抄板方法

PCB抄板在国内很火，极大的考验PCB设计师的技术能力，也有很多学习PCB设计的人借抄板来练手，下面易迪拓培训(edatop.com)就多层PCB板的抄板说点经验。

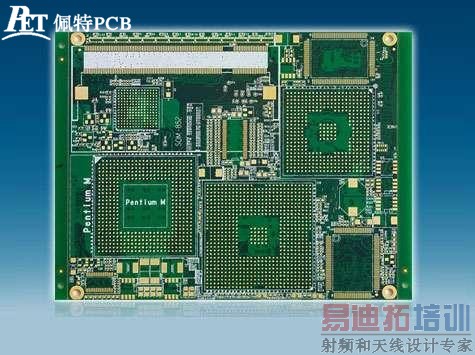

其实四层PCB板抄板就是重复抄两个双面板，六层就是重复抄三个双面板……，多层PCB板之所以让人望而生畏，是因为我们无法看到其内部的走线。一块精密的多层PCB板，我们怎样看到其内层乾坤呢？

答案就是——给PCB分层。

现在给PCB分层的办法有很多，有药水腐蚀、刀具剥离等，但很容易把层分过头，丢失资料。经验告诉我们，砂纸打磨是最准确的。

当我们抄完PCB的顶底层后，一般都是用砂纸打磨的办法，磨掉表层显示内层；砂纸就是五金店出售的普通砂纸，一般平铺PCB，然后按住砂纸，在PCB上均匀磨擦（如果板子很小，也可以平铺砂纸，用一根手指按住PCB在砂纸上磨擦）。要点是要铺平，这样才能磨得均匀。

丝印与绿油一般一擦就掉，铜线与铜皮就要好好擦几下。一般来说，蓝牙板几分钟就能擦好，内存条大概要十几分钟；当然力气大，花的时间会少一点；力气小花的时间就会多一点。

磨板是目前分层用得最普遍的方案，也是最经济的了。咱们可以找块废弃的PCB试一下，其实磨板没什么技术难度，只是有点枯燥，要花点力气，完全不用担心会把板子磨穿磨到手指头哦。
