射频电路PCB的布局设计技巧

由于射频(RF)电路为分布参数电路，在电路的实际工作中容易产生趋肤效应和耦合效应，所以在实际的PCB设计中，会发现电路中的干扰辐射难以控制，如：数字电路和模拟电路之间相互干扰、供电电源的噪声干扰、地线不合理带来的干扰等问题。所以在射频电路PCB的设计过程中，就要多注意这些干扰，本篇内容是易迪拓培训(edatop.com)总结的在布局时需要注意的事项。

本文讨论的主要是多层板的元器件位置布局。元器件位置布局的关键是固定位于RF路径上的元器件，通过调整其方向，使RF路径的长度最小，并使输入远离输出，尽可能远地分离高功率电路和低功率电路，敏感的模拟信号远离高速数字信号和RF信号。

在布局中常采用以下一些技巧。

1、一字形布局

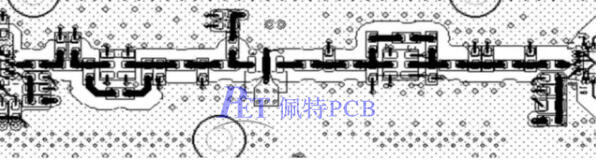

RF主信号的元器件尽可能采用一字形布局，如图1所示。但是由于PCB板和腔体空间的限制，很多时候不能布成一字形，这时候可采用L形，最好不要采用U字形布局(如图2所示)，有时候实在避免不了的情况下，尽可能拉大输入和输出之间的距离，至少1.5cm以上。

图1 一字形布局

图2 L形和U字形布局

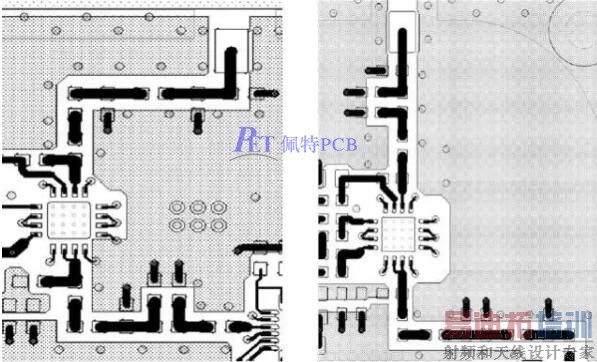

另外在采用L形或U字形布局时，转折点最好不要刚进入接口就转，如图3左所示，而是在稍微有段直线以后再转，如图3右图所示。

图3 两种方案

2、相同或对称布局

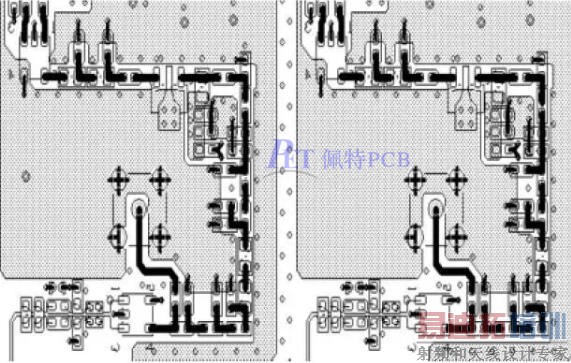

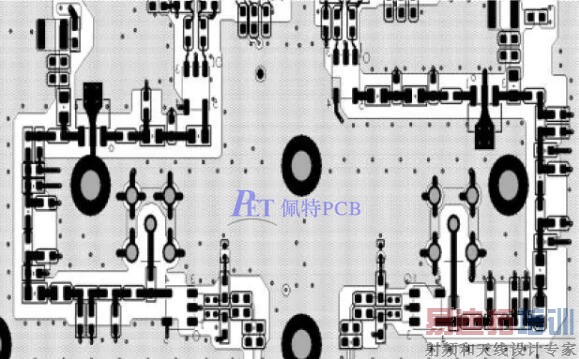

相同的模块尽可能做成相同的布局或对称的布局，如图4、图5所示。

图4 相同布局

图5 对称布局

3、十字形布局

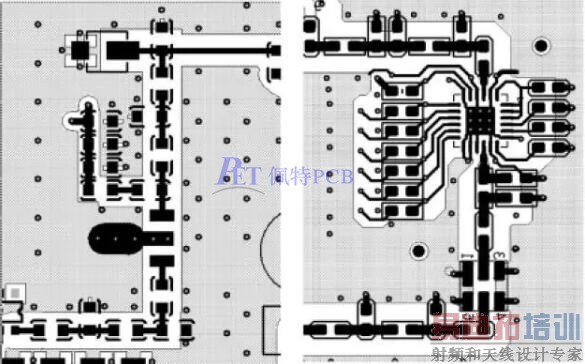

偏置电路的馈电电感与RF通道垂直放置，如图6所示，主要是为了避免感性器件之间的互感。

图6 十字形布局

4、45度布局

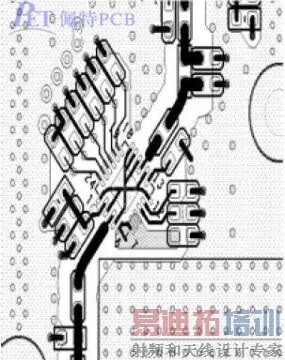

为合理的利用空间，可以将器件45度方向布局，使射频线尽可能短，如图7所示。

图7 45度布局
