射频电路PCB的布线设计技巧

射频电路PCB总会遇到各种干扰情况，如何避免这些干扰，就要在设计的时候多多注意，以下内容是易迪拓培训(edatop.com)总结的射频电路PCB在布线设计时的技巧。

布线的总体要求是：RF信号走线短且直，减少线的突变，少打过孔，不与其它信号线相交，RF信号线周边尽量多加地过孔。

以下是一些常用的优化方式：

1、渐变线处理

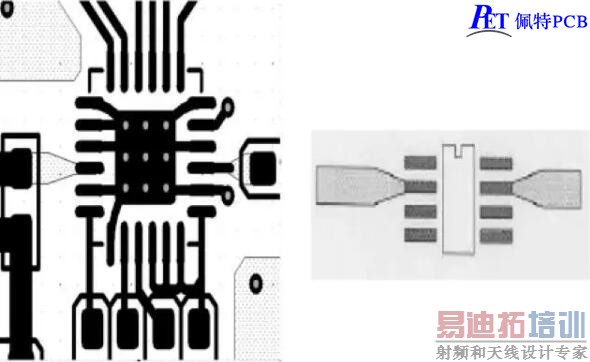

在射频线宽比IC器件管脚的宽度大比较多的情况下，接触芯片的线宽采用渐变方式，如图1所示。

图1 渐变线

2、圆弧线处理

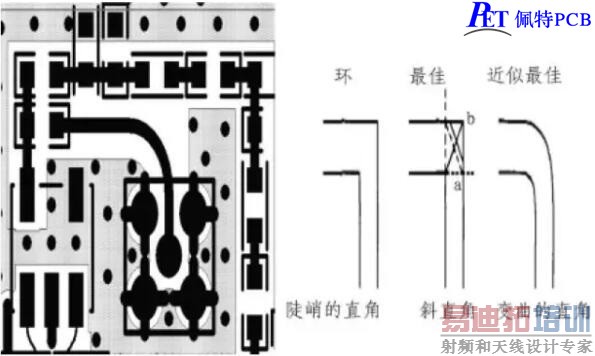

射频线不能直的情况下，作圆弧线处理，这样可以减少RF信号对外的辐射和相互问的耦合。有实验证明，传输线的拐角采用变曲的直角，能最大限度的降低回损。如图2所示。

图2 圆弧线

3、地线和电源

地线尽可能粗。在有条件的情况下，PCB的每一层都尽可能的铺地，并使地连到主地上，多打地过孔，尽量降低地线阻抗。

RF电路的电源尽量不要采用平面分割，整块的电源平面不但增加了电源平面对RF信号的辐射，而且也容易被RF信号的干扰。所以电源线或平面一般采用长条形状，根据电流的大小进行处理，在满足电流能力的前提下尽可能粗，但是又不能无限制的增宽。在处理电源线的时候，一定要避免形成环路。

电源线和地线的方向要与RF信号的方向保持平行但不能重叠，在有交叉的地方最好采用垂直十字交叉的方式。

4、十字交叉处理

RF信号与IF信号走线十字交叉，并尽可能在他们之间隔一块地。

RF信号与其他信号走线交叉时，尽量在它们之间沿着RF走线布置一层与主地相连的地。如果不可能，一定要保证它们是十字交叉的。这里的其他信号走线也包括电源线。

5、包地处理

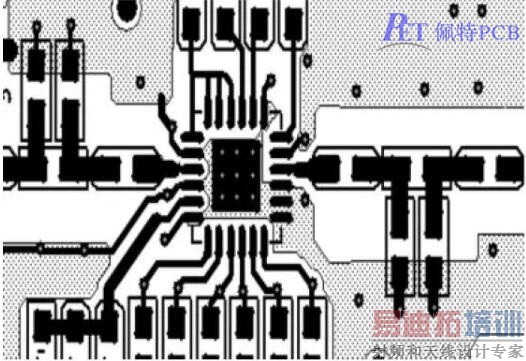

对射频信号、干扰源、敏感信号及其他重要信号进行包地处理，这样既可以提高该信号的抗干扰能力，也可以减少该信号对其他信号的干扰。如图3所示。

图3 包地处理

6、铜箔处理

铜箔处理要求圆滑平整，不允许有长线或尖角，若不能避免，则在尖角、细长铜箔或铜箔的边缘处补几个地过孔。

7、间距处理

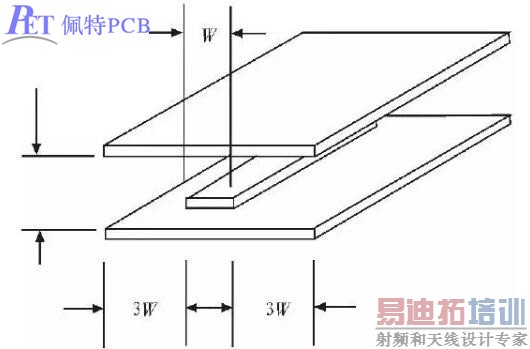

射频线离相邻地平面边缘至少要有3W的宽度，且3W范围内不得有非接地过孔。

图4 间距

同层的射频线要作包地处理，并在地铜皮上加地过孔，孔间距应小于信号频率所对应波长(λ)的1／20，均匀排列整齐。包地铜皮边缘离射频线2W的宽度或3H的高度，H表示相邻介质层的总厚度。
