PCB电路板字母含义说明

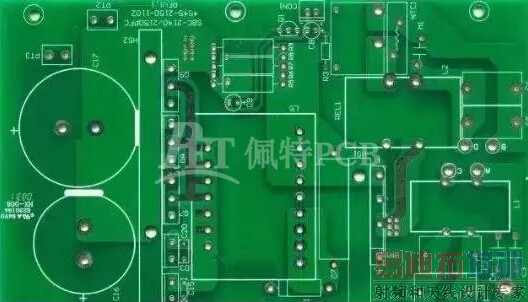

了解PCB电路板的各项基础知识，是做PCB厂的最基本要求，也是易迪拓培训(edatop.com)对PCB厂里每一位员工的要求。下面，易迪拓培训(edatop.com)就带大家了解一下PCB电路板上各种英文字母的含义。

Rx是电阻，在电路图里有很多电阻，按序号排，R1，R2。。。

Cx是无极性电容，电源输入端抗干扰电容

IC集成电路模块

Ux是IC（集成电路元件）

Tx是测试点（工厂测试用）

Spk1是Speaker（蜂鸣器，喇叭）

Qx是三极管

CEx-电解电容，CNx-排容，RNx-排阻，CONx-连接器，Dx-Diode（二极管），Lx-电感/磁珠，LEDx-发光二极管，Xx-晶振。

RTH（热敏电阻）

CY（Y电容：高压陶瓷电容，安规）

CX（X电容：高压薄膜电容，安规）

D（二极管）

W 稳压管

K 开关类

Y 晶振

R117：主板上的电阻，序号为17。

T101：主板上的变压器。

SW102：开关

LED101：发光二极管

LAMP：（指示）灯

Q104（E,B,C）：晶体三极管，E：发射极，B：基极，C：集电极
