射频电路PCB的腔体处理设计技巧

在射频电路PCB的设计中，对整个RF电路，应把不同模块的射频单元用腔体隔离，特别是敏感电路和强烈辐射源之间，在大功率的多级放大器中，也应保证级与级之间的隔离。整个电路支流放置好后，就是对屏蔽腔的处理，屏蔽腔体的处理有以下注意事项：

整个屏蔽腔体尽量做成规则形状，便于铸模。对于每一个屏蔽腔尽量做成长方形，避免正方形的屏蔽腔。

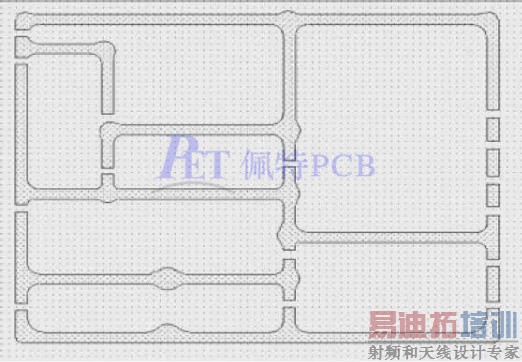

屏蔽腔的转角采用弧形，屏蔽金属腔体一般采用铸造成型，弧形的拐角便于铸造成型时候拔模。如下图所示。

屏蔽腔体的周边是密封的，接口的线引入腔体一般采用带状线或微带线，而腔体内部不同模块采用微带线，不同腔体相连处采用开槽处理，开槽的宽度为3mm，微带线走在正中间。

腔体的拐角放置3mm的金属化孔，用来固定屏蔽壳，在每支长的腔体上也要均匀放置同等的金属化孔，用来加固支撑作用。

腔体一般做开窗处理，便于焊接屏蔽壳，腔体上一般厚2 mm以上，腔体上加2排开窗过孔屏，过孔相互错开，同一排过孔之间间距150MIL。

射频电路PCB设计成败的关键在于如何减少电路辐射，从而提高抗干扰能力，但是在实际的布局与布线中一些问题的处理是相冲突的，因此如何寻求一个折中点，使整个射频电路的综合性能达到最优，是设计者必须要考虑的问题。所有这些都要求设计者具有一定的实践经验和工程设计能力，但是要具备这些能力，每一个设计者都不可能一蹴而就的，只有从其他人那里借鉴经验，加上自己的不停摸索和思考，才能不断进步。本文总结工作中的一些设计经验，有利于提高射频电路PCB的抗干扰能力，帮助射频电路设计初学者少走不必要的弯路。
