PCB生产的废水技术

录入:edatop.com    点击:

一、PCB简介

随着PCB产业的不断发展壮大,PCB废水的环保问题已经日益突显。PCB在给我国带来经济发展的同时,也给国内环境保护带来了严重的影响。PCB废水中含有大量Cu2+、Ni2+、Ag+、Au+、Sn2+、Sn4+、Pb+等重金属离子,含量变化较大,浓度高,成份复杂,形态不一,既有固体悬浮金属颗粒,也有游离态非络合和络合金属离子。这些金属离子如不处理,直接排放到自然界中,会对环境和人类造成极大的危害。

PCB废水中还含有大量有机物,体现在混合废水COD值高达1000mg/L以上。生产线排出的各种报废浓缸液及水洗水更是含有大量的表面活性剂、油墨、绿油、有机分散剂、光亮剂、除油剂等高浓度的有机化合物。PCB废水中还含有氨氮、氰化物、氟化物、磷等污染物。这些污染物若不妥当处理,进入水体,会使水体环境产生重大变化,影响水体功能,破坏生态环境。

为此,对线路板生产废水进行有效处理已成为每个生产企业的艰巨任务。

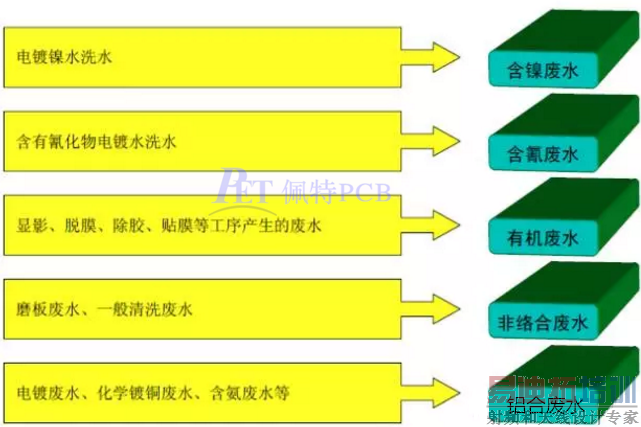

二、PCB生产废水分质分流

根据清污分流、先预处理再综合处理的原则,对线路板生产废水分为以下五类:

1



2

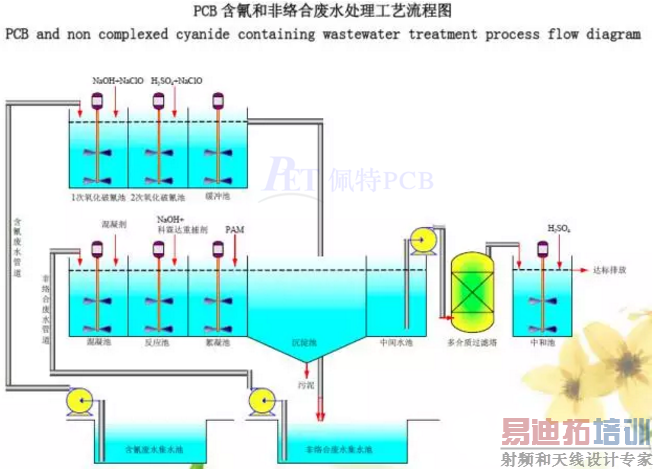

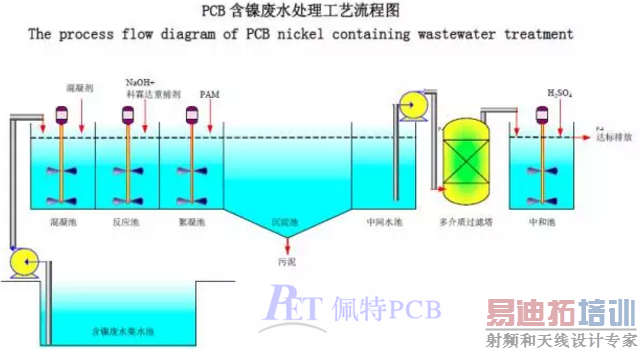

三、PCB生产废水处理技术

3



4

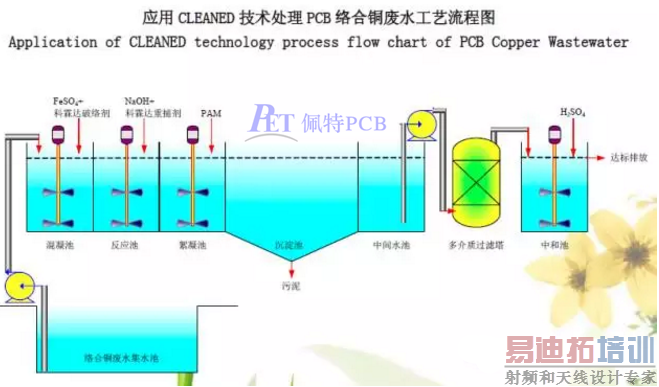

四、络合铜废水处理技术

络合铜废水是PCB生产中最难处理的一股废水,它是由化学沉铜、碱性蚀刻等工序产生。废水中铜以络合形态存在{EDTA2Cu、[Cu(NH3)4]2+},其结构相当稳定,不能采用调节pH值的手段使之沉淀去除。实验表明,直接向废水中投加NaOH溶液调节pH值,实验过程中一直没有沉淀产生,当pH调至12时仍无沉淀生成。根据难溶化合物的溶度积原理,有此用户采用Na2S处理,使之生成更难溶的硫化物沉淀分离。但使用Na2S处理会遇到Na2S恶臭污染环境和重金属沉淀不完全两个问题,所以渐渐已被淘汰使用。

5

五、PCB有机废水处理技术

6
