数模混合设计的PCB布局规则
以下是数模混合PCB设计布局的规则。
规则 1:模拟器件布局在模拟区。
规则 2:数字器件布局在数字区。
规则 3:数模混合芯片作为模拟器件处理,布在模拟区域,但数字接口需要靠近对应的数字器件布局。
规则 4:以下电路尽可能使用屏蔽盒进行保护
(1)接收前端电路,包括天线到接受芯片之间的滤波器、LNA、阻抗匹配电路等。
(2)频率源电路:VCO、锁相环芯片、环路滤波器、晶振等电路。
(3)功放电路。在布局时尽可能是不同的电路有独立的供电路径
规则 5:在电源进入模拟区之前放置滤波电容
规则 6:数字电源与模拟电源从不同的方向进行供电。
规则 7:同一方向供电路径采用从大信号到小信号的路径进行供电。

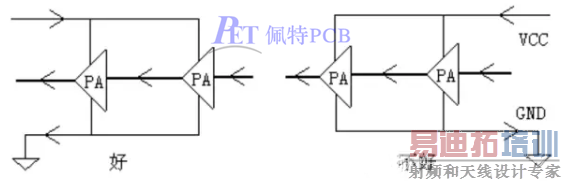

如图所示:从大到小的供电路径可以减小大信号的回路对小信号电路的干扰。
规则 8:对于功放电源走线应尽可能短,减小线路压降。
较早期的手机电池连接器一般设计在手机板中部,上面为射频电路,下面为数字电路,如图所示:
这样布局的好处在于射频与数字部分供电路径独立,攻放的供电路径短。
规则 9:电源模块在布局和布线时,根据功耗情况,预留散热铜皮区域。

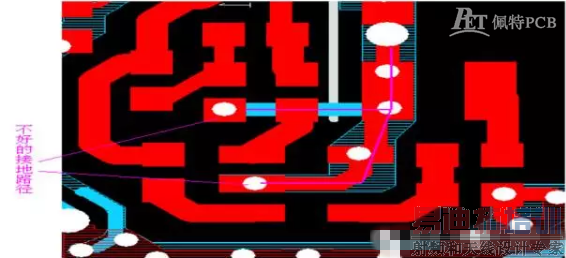

规则 10:布局是为重要的管脚预留接地过孔的空间。
射频器件的接地管脚需要就近接地,并且需要连接到射频信号的参考层,比如如果对第二层进行了挖空处理,那么接地管脚就必须就近连接到第三层。
规则 11:滤波电容靠近性电源模块的管脚,高频滤波电容更靠近管脚。
