PCB差分TDR测试的优势
我们之前讨论差分TDR测试方法时,我们了解到如果TDR设备发出的阶跃信号是差分信号,就可以实现虚拟接地,即差分TDR探头无需与被测试的PCB板接地。只要测试者手中有一个间距可调的差分TDR探头即可完成测试。

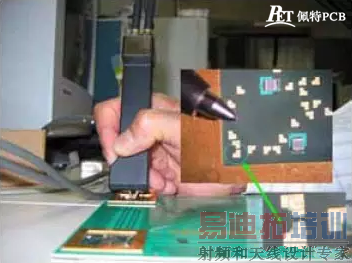

图1是一个带宽高达18GHz的差分TDR探头在进行差分TDR测试时的情况。它的探针间距可以在0.5mm~4.5mm之间连续可调,即使在测试一个比圆珠笔尖还要微小的测试点时仍然可以非常从容地以单手完成操作。
图1:高带宽差分TDR探头进行精密的TDR探测
由于探头的带宽高达18GHz,因此可以获得很高的测试分辨率,图2是对一块“coupon”的差分走线进行测试时获得的结果。红色波形是对“coupon”最初的测试结果,随后在走线上贴上了一个很小的胶条(红色圆圈所示部位)然后再进行测试,获得了如白色波形的测试结果。可见由于贴上小胶条所带来的微小阻抗不连续也能够通过高带宽差分TDR探头清晰地反映出来。
图2:高带宽TDR差分探头进行PCB差分探测所获得的结果
真差分的TDR设备配合高带宽差分探头进行PCB差分特征阻抗测试时,无需在PCB板内苦苦的寻找接地点,只要探针调整到合适的间距,即可轻松的对PCB板内的真实差分走线进行探测。
本文小结:
使用一台真差分的TDR设备,利用差分信号可以实现虚拟接地的便利,配合间距可调的差分TDR探头,可以轻松实现对PCB板内真实差分走线的特征阻抗测量。令高速PCB设计人员和PCB制造者在进行PCB测试时,获得极高的测试效率和准确的测试结果。
