PCB布局该这么做！150W明纬电源拆解学习

学习电源设计的朋友们对台湾明纬的LED电源一定不陌生，它的设计思路和电源制造工艺及EMC设计整改策略都让人受益匪浅。今天就带来网友的一款明纬的150W LED驱动电源拆解，顺便分享一下网友总结的PCB布局的一些经验，学完这款电源，相信对工程师们独立设计出有自己特色的电源产品一定会有所帮助。

今天打算牺牲些人民币，开始准备为大家拆解一款台湾明纬的150W LED驱动电源，主要目的是让大家一起探讨一下大功率LED驱动电源以及LLC电源的原理与设计。

该电源技术参数如下：输入：AC100-260V，47~63Hz，PF〉0.95@220V，full load；输出：DC43-53V可调，1.9-3.2A可调，最高效率大于0.93，IP65 ，已过CE认证等。

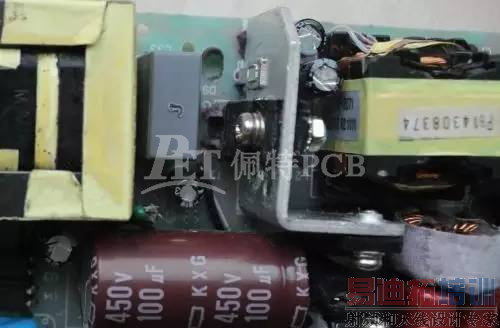

该电源很结实，花了一天时间，总算把灌封胶拆开，用的是灰黑色软性电子硅胶，灌满外壳容积的90%，有经抽真空处理，完全灌满整个电路板无气泡，拓扑结构是PFC+LLC结构。先上一张图：

PFC部分使用安森美的NCP1608控制芯片，LLC部分使用集成变压器设计，控制部分使用ST的L6599，恒流恒压部分使用LM224运放设计。

附件是电参量测试报告，使用的仪器是：电子负载：艾德克斯IT8700系列，AC source：远方TPS-500B，功率计：远方PF9811 。

这个电源规格书标的效率最高可达0.94，实际上测出来只有0.93，因为测试方法和仪器误差问题，不好说有没有虚标效率。关于效率问题，不用纠结太多，别人做得好的地方应该要接纳，不能一味的否定。我手头还有一个茂琐的150w电源，标称效率最大0.92，工作时外壳很烫手，实测效率最大只有0.88。

LLC的mos管使用st的13NM60N，TO-220 塑封。

PCB尺寸为：187*61*27mm，PFC电感用的是PQ2620磁芯，LLC变压器磁芯可能是明纬自己开的模，两块磁芯并在一起尺寸是41*33*14mm（长宽高），双槽骨架，这个比ER和ETD的磁芯更适合做LLC变压器。
