PCB板上过孔的寄生电容

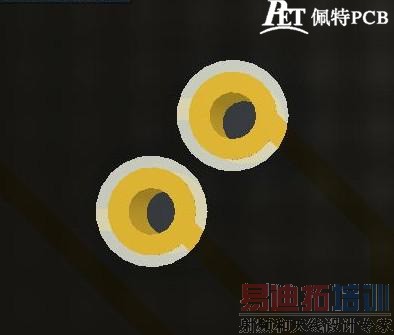

PCB上的过孔本身存在着对地的寄生电容，在进行PCB设计的时候，要注意留意这一点。

如果已知过孔在铺地层上的隔离孔直径为D2,过孔焊盘的直径为D1,PCB板的厚度为T,板基材介电常数为ε,则过孔的寄生电容大小近似于：C=1.41εTD1/(D2-D1)。

过孔的寄生电容会给PCB的电路造成的主要影响是延长了信号的上升时间，降低了电路的速度。举例来说，对于一块厚度为50Mil的PCB板，如果使用内径为10Mil，焊盘直径为20Mil的过孔，焊盘与地铺铜区的距离为32Mil,则我们可以通过上面的公式近似算出过孔的寄生电容大致是：C=1.41×4.4×0.050×0.020/(0.032-0.020)=0.517pF，这部分电容引起的上升时间变化量为：T10-90=2.2C(Z0/2)=2.2×0.517x(55/2)=31.28ps 。

从这些数值可以看出，尽管单个过孔的寄生电容引起的上升延变缓的效用不是很明显，但是如果走线中多次使用过孔进行层间的切换，设计者还是要慎重考虑的。
