浅谈开关电源PCB设计

PCB设计对电源的参数有重要的影响。一个差的PCB，EMC性能差、输出噪声大、抗干扰能力弱，甚至基本功能都可能有缺陷。本文易迪拓培训(edatop.com)结合开关电源的特点及工程经验，简述开关电源PCB一些最基本的原则。

一、间距
对于高电压产品必须要考虑到线间距。能满足相应安规要求的间距当然最好，但很多时候对于不需要认证，或没法满足认证的产品，间距就由经验决定了。多宽的间距合适？必须考虑生产能否保证板面清洁、环境湿度、其他污染等情况如何。

对于市电输入，即使能保证板面清洁、密封，MOS管漏源极间接近600V，小于1mm事实上也比较危险了！

二、板边缘的元器件

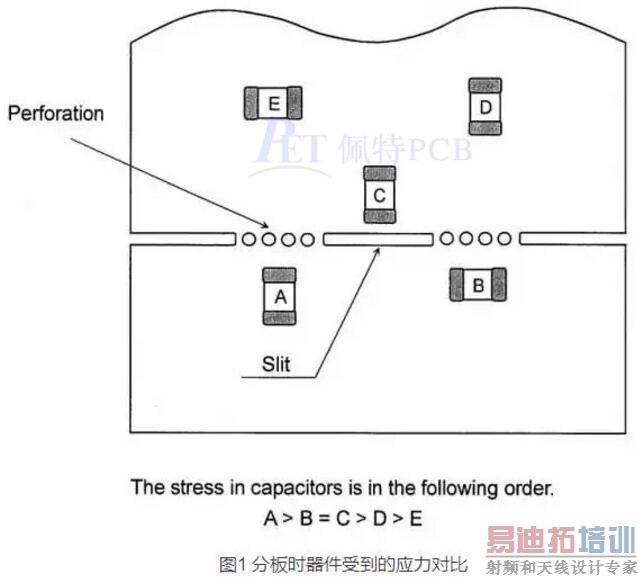

在PCB边沿的贴片电容或其他易损坏的器件，在放置时必须考虑PCB分板方向，如图是各种放置方法时，器件受到的应力大小对比。

由此可以看出，器件应远离并平行于分板边缘，否则可能因为PCB分板导致元器件受损。

三、环路面积
无论是输入或是输出、功率环路或信号环路，应尽可能的小。功率环路发射电磁场，将导致较差的EMI特性或较大的输出噪声；同时，若被控制环接收，很可能引起异常。

另一方面，若功率环路面积较大，其等效寄生电感也会增大，可能增加漏极噪声尖峰。

四、关键走线
因di/dt作用，必须减小动态节点处电感，否则会产生较强的电磁场。若要减小电感，主要是要减少布线的长度，增加宽度作用较小。

五、信号线
对于整个控制部分，布线时应考虑将其远离功率部分。若因其他限制两者靠得较近，不应将控制线与功率线并行，否则可能导致电源工作异常、震荡。

另外若控制线很长，应该将来回的一对线的靠近，或将二者置于PCB的两个面上并正对着，从而减小其环路面积，避免被功率部分的电磁场干扰。如图2说明了A、B两点间，正确与错误的信号线布线方法。

当然，信号线上应尽量减少用于连接的过孔！

六、铺铜
有的时候铺铜是完全没有必要的，甚至应该避免。若铜面积足够大且其电压不断变化，一方面它可能作为天线,向周围辐射电磁波；另一方面它又很容易拾起噪声。

通常只允许在静态节点铺铜，例如对输出端“地”节点铺铜，可以等效增加输出电容，滤除一些噪声信号。

七、映射
对于一个回路，可以在PCB的一面进行铺铜，它会根据PCB另一面的布线自动映射，使这个回路的阻抗最小。这就好像一组不同阻抗值的阻抗并联，电流会自动选择阻抗最小的路径流过一样。

事实上可以在控制部分电路的一面进行连线，而在另一面对“地”节点铺铜，两个面间通过过孔连接。

八、输出整流二极管

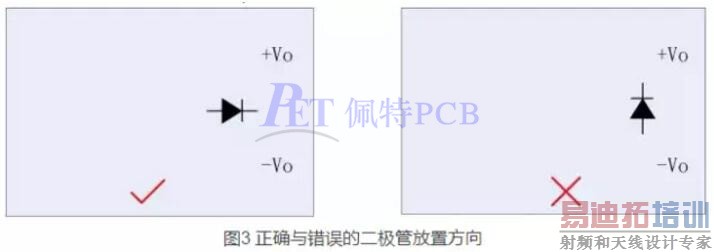

输出整流二极管若离输出端比较近，不应将其与输出平行放置。否则二极管处产生的电磁场将穿入电源输出与外接负载形成的环路，使测得的输出噪声增大。

九、地线
地线的布线必须非常小心，否则可能引起EMS、EMI性能和其他性能变差。对于开关电源PCB的“地”，至少做到以下两点：
功率地和信号地，应单点连接；
不应有存在地环路。

十、Y电容
输入输出经常会接入Y电容，有时因某些原因，可能无法将其挂在输入电容地上，此时切记，一定要接在静态节点，如高压端。

十一、其他
实际电源PCB设计时，可能还要考虑其他一些问题，例如“压敏电阻应紧靠被保护电路”、“共模电感应增加放电齿”、“芯片VCC供电处应增加瓷片电容”等等。另外，是否需特殊处理，如铜箔、屏蔽等，在PCB设计阶段也是需要考虑的。

有时往往会遇到多个原则相互冲突的情况，满足其中一个就满足不了其他的，这是需要工程师应用已有的经验，根据实际项目需求，确定最合适的布线了！
