PCB布局的规则

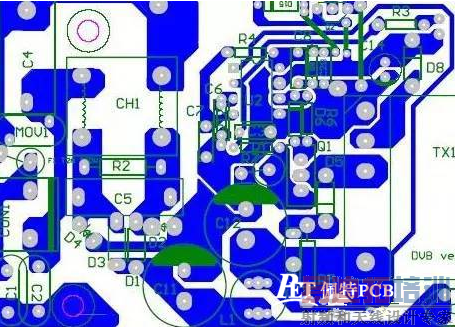

布局说白了就是在板子上放器件。这时如果前面讲到的准备工作都做好的话，就可以在原理图上生成网络表（Design-》Create Netlist），之后在PCB图上导入网络表（Design-》Load Nets）。就看见器件哗啦啦的全堆上去了，各管脚之间还有飞线提示连接。然后就可以对器件布局了。一般布局按如下原则进行：

1、按电气性能合理分区，一般分为：数字电路区（即怕干扰、又产生干扰）、模拟电路区（怕干扰）、功率驱动区（干扰源）。

2、完成同一功能的电路，应尽量靠近放置，并调整各元器件以保证连线最为简洁；同时，调整各功能块间的相对位置使功能块间的连线最简洁。

3、对于质量大的元器件应考虑安装位置和安装强度；发热元件应与温度敏感元件分开放置，必要时还应考虑热对流措施。

4、I/O驱动器件尽量靠近印刷板的边、靠近引出接插件。

5、时钟产生器（如：晶振或钟振）要尽量靠近用到该时钟的器件。

6、在每个集成电路的电源输入脚和地之间，需加一个去耦电容（一般采用高频性能好的独石电容）；电路板空间较密时，也可在几个集成电路周围加一个钽电容。

7、继电器线圈处要加放电二极管（1N4148即可）。

8、布局要求要均衡，疏密有序，不能头重脚轻或一头沉——需要特别注意，在放置元器时，一定要考虑元器件的实际尺寸大小（所占面积和高度）、元器件之间的相对位置，以保证电路板的电气性能和生产安装的可行性和便利性同时，应该在保证上面原则能够体现的前提下，适当修改器件的摆放，使之整齐美观，如同样的器件要摆放整齐、方向一致，不能摆得“错落有致” 。

这个步骤关系到板子整体形象和下一步布线的难易程度，所以一点要花大力气去考虑。布局时，对不太肯定的地方可以先作初步布线，充分考虑。
