免费PCB设计软件KiCAD的安装过程

相信很多PCB设计师都是用的破解版的AD等PCB设计软件吧，在使用过程中，总会遇到各种各样的问题，比如这样的：

遇到这样的错误只能关闭文件重新打开了，还不能保存文件，太影响心情了。根本解决办法要么买正版，要么换软件。作为大多数小企业、创业者和爱好者，最好的选择就是换一款免费而功能强大的设计软件，这里就有一款——KiCad。

KiCad – 是一个GPL的EDA（Electronic Design Automation – 电子设计自动化，官网：http://kicad-pcb.org/）软件包。

主要优势有：
1.kicad是一款开源软件，遵守GNU的GPL版权协议，使用起来没有盗版的问题。
2.kicad采用图形操作界面，配合鼠标和键盘使用很方便。
3.Kicad是一个跨平台的工具，在linux和windows都可以方便使用。
4.Kicad生成gerber文件很简便，PCB画好以后可以直接生成gerber文件。不用担心文件格式。
下面给大家介绍一下安装过程。
1．下载安装包。打开http://kicad-pcb.org/

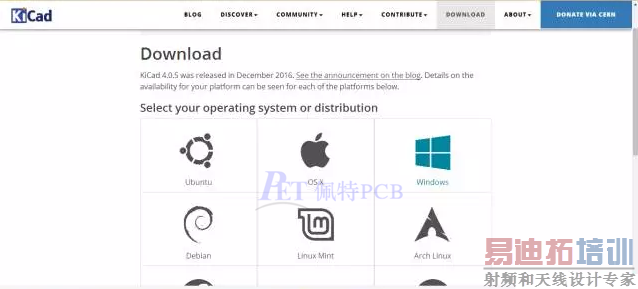

点击DOWNLOAD，

选择自己的操作系统对应的版本下载保存到电脑即可。

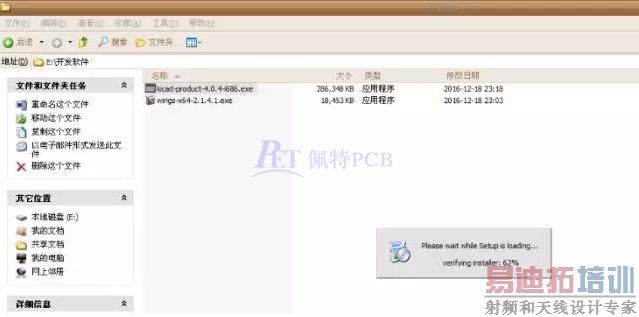

2.安装，双击下载的安装包，

默认设置直接下一步即可。

完成，勾选安装3D软件

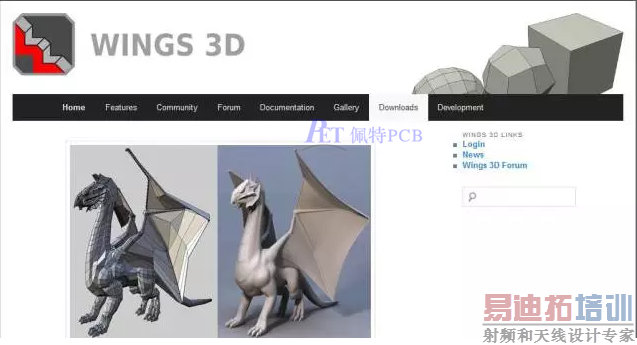

3．安装3D模型软件。上面最后一步勾选后，点击finish，自动打开wings 3D官网，下载安装包。

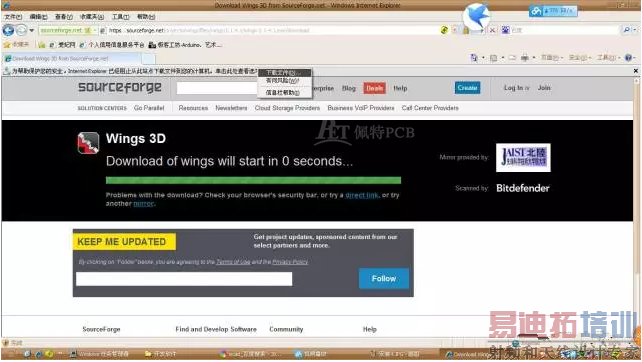

点击download，等待数秒，自动弹出下载选项

打开安装包一步一步安装即可。

4．安装完成。

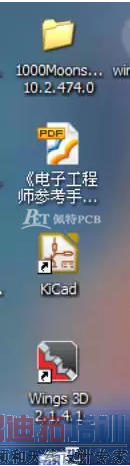

桌面上的图标。
