PCB设计& #8211;几个单元电路原理 的设计

录入:edatop.com    点击:

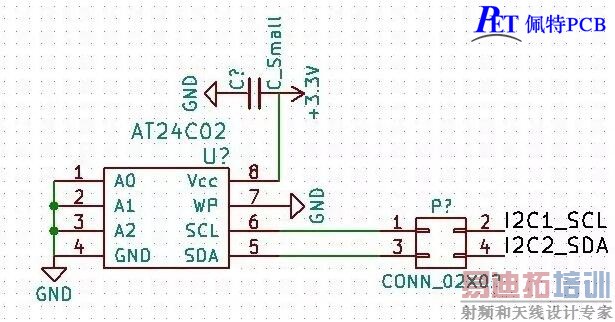

模块1:AT24C02外围电路的设计

AT24C02是一种EEPROM存储器,使用该芯片的目地在于测试STM32F103VET6单片机IIC总线的操作。AT24C02的原理图设计如下,其与STM32F103VET6使用的是IIC总线进行的连接。

1

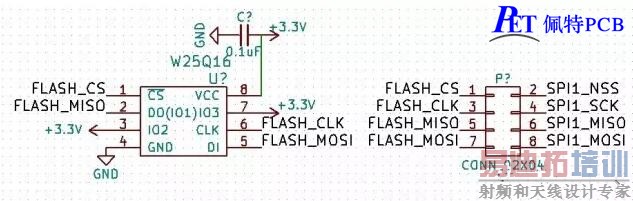

模块2:W25Q16芯片外围电路的设计

Flash存储芯片W25Q16使用的是SPI总线与STM32F103VET6进行的连接。使用KiCad绘制的原理图如下:

2

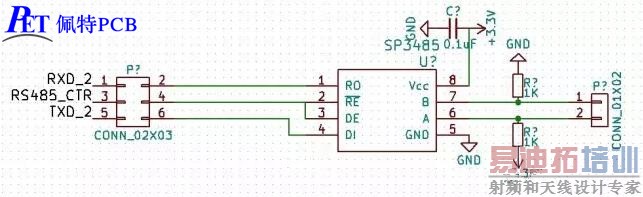

模块3:SP3485芯片外围电路的设计

SP3485用于485通信。由于在串口下载电路中已使用了USART1,所以这里使用串口2来进行串口通信。A、B引脚是一对差分信号。设计完的外围电路:

3

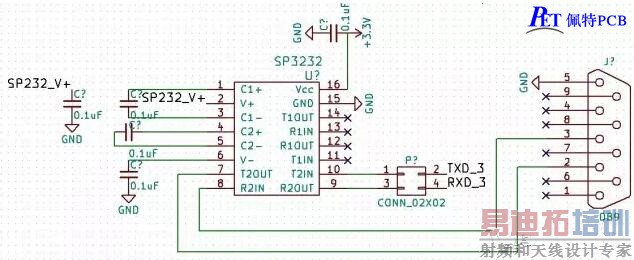

模块4:SP3232通信接口的原理图设计

SP3232芯片的作用是将232电平与TTL电平相互转换,该芯片可以接两路232通信。要理解为什么单片机的TXD、RXD接T2IN、R2OUT,而DB9的2,3脚接了T2OUT、R2IN。

4

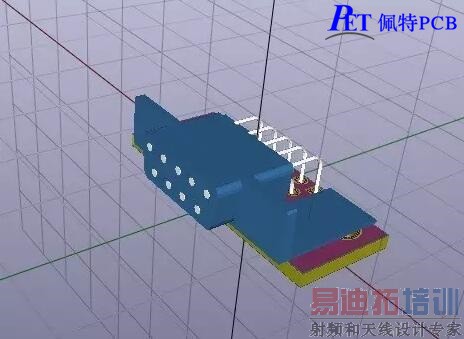

修改现成的DB9的封装。先导入现成发封装,然后进行修改。主要修改工作是将外边框尺寸稍微缩小,便于接插部分露在板子外面。

5
