PCB中的电感知识讲解

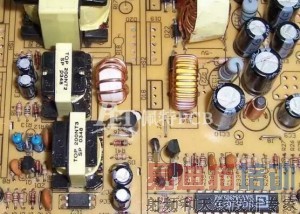

在PCB中电感是常见且重要的无源器件，电感主要的三个方面：电感的分类、电感线圈的主要特性参数、常用线圈。

电感的分类

电感可以按电感形式、导磁体性质、工作性质、绕线结构这四大种类来分类。

按电感形式：固定电感、可变电感。

按导磁体性质：空芯线圈、铁氧体线圈、铁芯线圈、铜芯线圈。

按工作性质：天线线圈、振荡线圈、扼流线圈、陷波线圈、偏转线圈。

按绕线结构：单层线圈、多层线圈、蜂房式线圈。

电感线圈的主要特性参数

电感线圈是由导线一圈圈地绕在绝缘管上，导线彼此互相绝缘，而绝缘管可以是空心的，也可以包含铁芯或磁粉芯，简称电感。主要特性参数：

电感量L：电感量L表示线圈本身固有特性，与电流大小无关。除专门的电感线圈（色码电感）外，电感量一般不专门标注在线圈上，而以特定的名称标注。

感抗XL：电感线圈对交流电流阻碍作用的大小称感抗XL，单位是欧姆。它与电感量L和交流电频率f的关系为XL=2πfL

品质因素Q：品质因素Q是表示线圈质量的一个物理量，Q为感抗XL与其等效的电阻的比值：Q=XL/R

线圈的Q值愈高，回路的损耗愈小。线圈的Q值与导线的直流电阻，骨架的介质损耗，屏蔽罩或铁芯引起的损耗，高频趋肤效应的影响等因素有关。线圈的Q值通常为几十到几百。

分布电容：线圈的匝与匝间、线圈与屏蔽罩间、线圈与底版间存在的电容被称为分布电容。分布电容的存在使线圈的Q值减小，稳定性变差，因而线圈的分布电容越小越好。

常用线圈就不详细介绍了，常用的有：单层线圈、蜂房式线圈、铁氧体磁芯和铁粉芯线圈、铜芯线圈、色码电感器、阻流圈、偏转线圈。
