PCB设计布局检视需要注意的电源模块要点

录入:edatop.com    点击:

PCB设计布局检视需要注意的电源模块注意点:

1、电源部分的布局保证输入输出线的顺畅、不交叉。

2、单板向扣板供电时,已在单板的电源出口及扣板的电源入口处,就近放置相应的滤波电路。

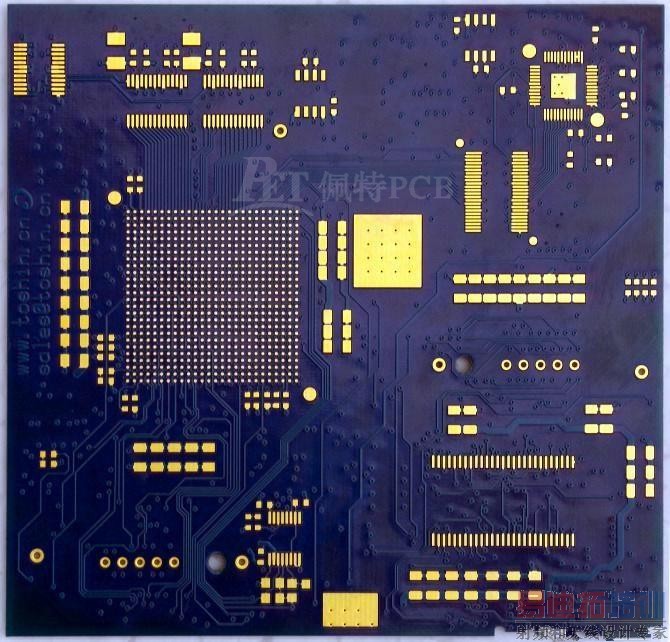

pcb设计

PCB设计布局检视需要注意其他方面要点:

1、布局考虑到总体走线的顺畅,主要数据流向合理。

2、根据布局结果调整排阻、FPGA、EPLD、总线驱动等器件的管脚分配以使布线最优化。

3、布局考虑到适当增大密集走线处的空间,以避免不能布通的情况。

4、如采取特殊材料、特殊器件(如0.5mmBGA等)、特殊工艺,已经充分考虑到到货期限、可加工性,且得到PCB厂家、工艺人员的确认。

5、扣板连接器的管脚对应关系已得到确认,以防止扣板连接器方向、方位搞反。

6、如有ICT测试要求,布局时考虑到ICT测试点添加的可行性,以免布线阶段添加测试点困难。

7、含有高速光模块时,布局优先考虑光口收发电路。

8、布局完成后已提供1:1装配图供项目人对照器件实体核对器件封装选择是否正确。

9、开窗处已考虑内层平面成内缩,并已设置合适的禁止布线区。
