如何在PCB上设计一个透明的差分过孔

我们曾在之前的帖子中讨论过，在实现差分对时，线路A与线路B之间必须高度对称。这些对在同一层内走线，如果需要一个过孔，必须在两条线路的临近位置上打孔。由于差分对的两个过孔距离很近，两个过孔共用的一个椭圆形隔离盘能够减少寄生电容，而不是使用两个单独的隔离盘。接地过孔也被放置在每个过孔的旁边，这样的话，它们就能够为A和B过孔提供接地返回路径。

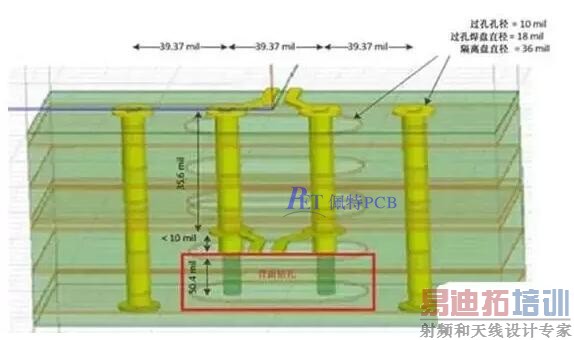

图2显示的是一个地-信号-信号-地 (GSSG) 差分过孔结构示例。两个相邻过孔间的距离被称为过孔间距。过孔间距越小，互耦合电容越多。

图2：使用背面钻孔的GSSG差分过孔

不要忘记，在传输速率超过10Gbps时，过孔残桩会严重影响高速信号完整性。幸运的是，有一种背面钻孔PCB制造工艺，此工艺可以在未使用的过孔圆柱上钻孔。根据制造工艺公差的不同，背面钻孔去除了未使用的过孔金属，并最大限度地将过孔残桩减少到10mil以下。

3D EM仿真器用来根据所需的阻抗和带宽来设计差分过孔。这是一个反复的过程。此过程重复地调整过孔尺寸，并运行EM仿真，直到实现所需的阻抗和带宽。
