关于PCB设计丝印规范要知道的事

录入:edatop.com    点击:

在PCB设计中,为了满足实际生产的需要,丝印设计需要遵从一定的规则:

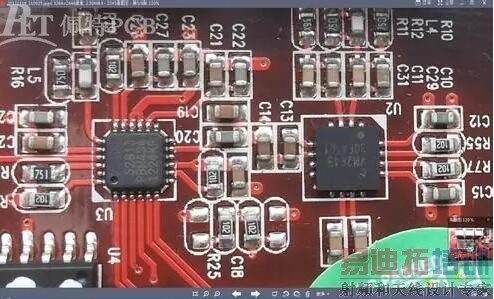

1、BGA等器件的定位丝印

在BGA封装的器件、焊盘在完成SMT贴装后无法检查的器件、需准确定位的器件上应加上丝印,以便SMT贴装后能方便检贴装位置是否准确。

QQ截图20170206140031

2、特殊的丝印设计

在容易短路的焊盘间可增加丝印线防止短路;
当外壳是金属的器件下方,如果走线与金属有相接的可能性,应增加丝印防止短路;
在有方向的器件上设计丝印标出方向;
PCB的文件名、版本等需用丝印标识在PCB上。

3、丝印尺寸要求

丝印宽度要求≥5mil,PCB生产厂家才能清晰地加工出来;
丝印不能覆盖在器件的PAD上,否则会影响上锡。
