带你了解高品质存储PCB的秘密

录入:edatop.com    点击:

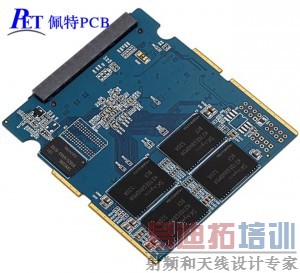

有人说一块SSD、一个内存条好不好的关键,看闪存颗粒。颗粒的重要性是不言而喻的。其实除了颗粒,作为电子元器件支撑体的PCB电路板对产品品质也大有影响。作为一家有着15年存储经验的老牌厂商,对产品品质的追求可谓到达了极致的地步。在SSD产品上更是做出了“原装正片”的承诺,在一块小小的PCB板也是一丝不苟。下面就让我们说说关于PCB板的那些事。

2016013015123732_副本

首先,关于PCB板的层数。随着集成电路封装密度的增加,导致了互连线的高度集中。在单面板中,甚至是双面板中,由于可以实现的交叉数量有限。在大量互连和交叉需求的情况下,电路板要达到一个满意的性能,就必须将板层扩大。使用多层板能提高产品的可靠性、稳定性。SSD产品多使用6层PCB板,部分高端系列产品更是达到了8层;内存产品也是使用6层以上PCB。业内能做到这样的屈指可数,绝大部分厂商多使用4层PCB。那么,6层及8层PCB板相对于4层PCB板的优势表现在:

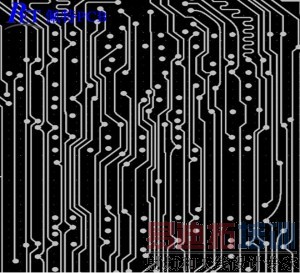

第一,可以有更多的布线空间;

2016013015125672_副本

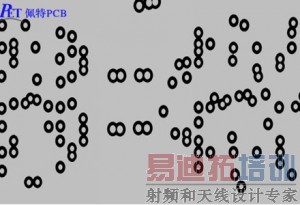

第二,可以有更多的阻抗电路布线空间;

2016013015131465_副本

第三,拥有更多的高频线路布线空间;

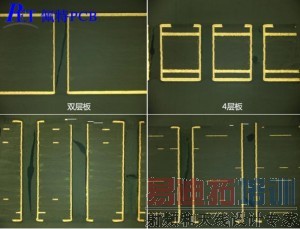

第四,拥更多的抗干扰屏蔽层。

2016013015133046_副本

这些更多的空间与抗干扰屏蔽层,能给内存、SSD产品带来更好的信号完整性;有效的降低高频、告诉信号的串扰,增加信号、时序的可靠性;同时能有效地解决电源噪声,杂散电容等问题,保证内存、SSD的运行更加稳定可靠。此外,对于内存产品而言,这也是对其超频性能的保证,令其在高频下的性能表现更为优秀。

更多层PCB板的好处显而易见,既然能够给用户带来好处,就愿意在上面增加投资,这是对于产品品质的坚持。另外,很多消费者并不知道这个设计,为了让消费者看得明白,用得放心。将在PCB基板边角上及产品外壳上做上层数的标识。同时也呼吁存储同行积极响应,让这个标识成为行业的一种规范。
其次,关于PCB板的选用。存储产品采用欣强(BP)的PCB板,是业内专业的PCB品牌。欣强在内存、SSD的PCB板上颇为专注,多家国际原厂内存、SSD产品也使用欣强的PCB板。产品品质严格向原厂靠齐。
此外,拥有从Dram到Flash 的完整存储产品线以及专业的存储研发队伍,并在国内率先建立了存储产培研基地。引进国际先进的生产、测试设备,具备全方面的测试能力。产品出厂品质和国际大厂标准保持一致,这也是其他使用代工厂加工的厂商所无法比拟的。
高品质存储 带你走进PCB的秘密
一块小小的PCB板也能检验出一个品牌对于产品品质的追求。卓越的产品质量一直是易迪拓培训(edatop.com)孜孜以求并严格遵守的。除了“原装正片”、与原厂比肩的PCB,在用料上也做到了国际原厂的标准。
