PCB打样的说明事项

录入:edatop.com    点击:

通常制作好的PCB板需要经过制板厂家来对其进行加工制作,等打样完成之后,技术员会将元件焊接上去,最后在组装到外壳,包装形成一个完整的产品。那么 PCB打样 需要提供哪些相关参数和说明呢

【PCB打样的说明事项】

材料:第一个要说明PCB的制作材料是需要什么样的,目前最普遍的是用FR4,主要材料是环氧树脂剥离纤维布板。

QQ截图20160608153419

板层:要说明你制作PCB板的层数。(pcb板的制作层数不同,价格上会有所区别,而pcb线路板打样流程是大同小异的。)

阻焊颜色:颜色有很多种,也可以根据公司要求来进行选择,一般的是绿色。

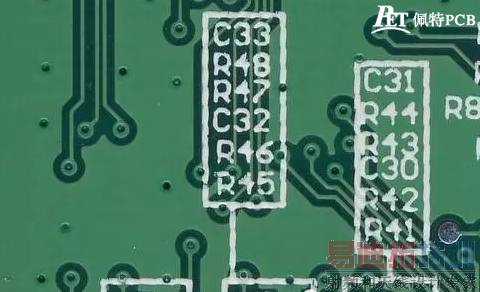

丝印颜色:PCB上的丝印的字体和边框的颜色,一般选择为白色。

QQ截图20160608153429

铜厚:一般根据PCB电路的电流来进行科学计算铜的厚度,一般越厚越好,但成本会更高,所以需要合理平衡。

QQ截图20160608153439

过孔是否覆盖阻焊:过阻焊就是将过孔绝缘起来,否则就是让过孔不绝缘。

QQ截图20160608153446

表面涂层:有喷锡和镀金。

数量:制作PCB的数量要说明清楚。
