PCB线路板电磁干扰原理
电子线路板PCB对外产生的干扰既可能是差模干扰,也可能是共模干扰。产生干扰的原因是单板PCB上存在着对应的共模(CM)干扰电流和差摸(DM)干扰电流。单板上产生的干扰以传导或辐射的方式对外形成发射,从而导致产品EMC问题。

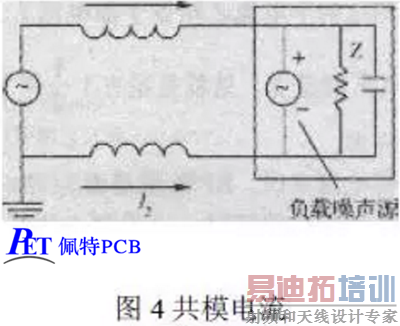

共模干扰电流与差模干扰电流如下面两个图所示。

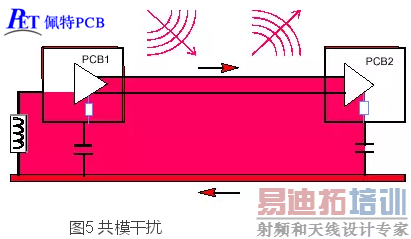

对于共模干扰(Common-mode)电流,是指两导线上的干扰电流振幅相等,而方向相同。如下图所示,在通过分布参数,与地参考平面形成了共模环路,就有共模电流在环路流过。
图5 共模干扰

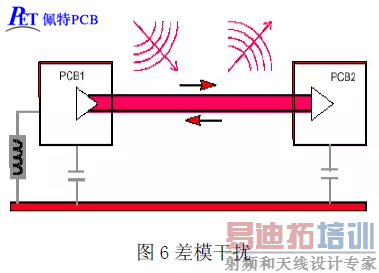

对于差模干扰(Differential-mode)电流,是指两导线上的干扰电流,振幅相等,方向相反。如下图所示,差分信号对之间的电流以及信号和其对于的地上回流,就属于差模电流。

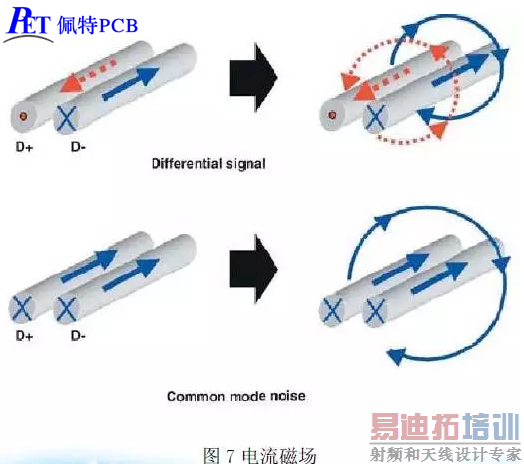

根据电磁场理论,差摸干扰电流,信号和回流电流都是相互反方向的,差摸电流存在180度的相位差,因此差模电流的磁场主要集中在差模电流构成的回路面积之内,而回路面积之外的磁力线会相互抵消。共模电流方向是相同的,在回路面积之外,共模电流产生的磁场方向相同,磁场强度反而加强。通常产品对外的干扰多以共模为主。

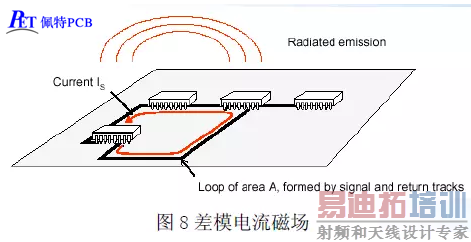

要精确计算PCB对外的辐射很难,业界通常根据PCB上差模电流和共模电流近似的辐射天线模型,来计算对外干扰的场强大小,即PCB中辐射出来的RF 能量。PCB单板上有许多信号环路,如信号与信号地之间环路,电源与其相应地之间的环路,都是差模电流环路。计算差模辐射强度时,可以近似等效为环天线模型。
环天线模型的辐射强度由下式计算:
E=263*10-16f2AI/r
其中
E:电场强度(V/m)
f :电流的频率(MHz)
A:电流的环路面积(cm2)
I :电流的强度(mA)
r :测试点到电流环路的距离(m)

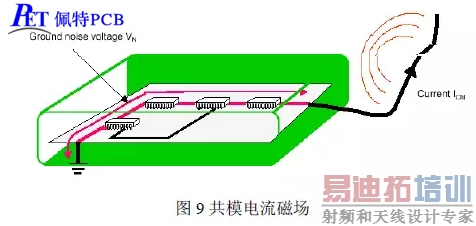

PCB单板上也存在共模信号环路,如外接电缆与大地之间的环路,就是共模电流环路。计算共模辐射强度时,可以近似等效为单级天线模型,也有称为棒天线模型。
单极天线模型的辐射强度由下式计算:
E=12.6*10-7fIL/r
其中
E:电场强度(V/m)
f :电流的频率(MHz)
L:电缆的长度(m)
I :电流的强度(mA)
r :测试点到电流环路的距离(m)
由于在PCB单板上存在差模干扰和共模干扰,在PCB布局与布线时,需要根据上述干扰的原理,尽量减小差模信号环路面积,减小共模电流,来降低单板PCB对外的干扰。
