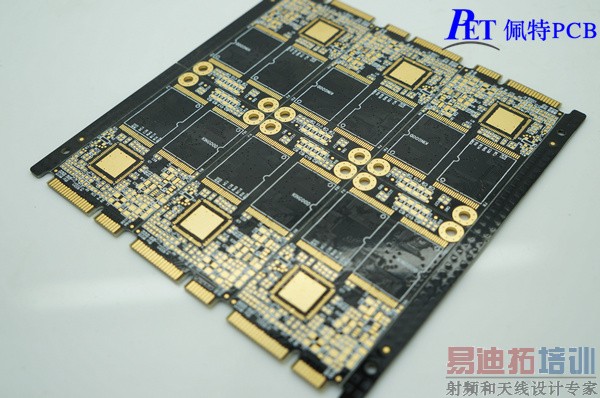

PCB设计在处理布线密度时应注意哪些问题？

问：在电路板尺寸固定的情况下，如果设计中需要容纳更多的功能，就往往需要提高PCB的走线密度，但是这样有可能导致走线的相互干扰增强，同时走线过细也使阻抗无法降低，请问在高速（》100MHz）高密度PCB设计中有哪些技巧？

答：在设计高速高密度PCB时，串扰（crosstalk interference）确实是要特别注意的，因为它对时序（timing）与信号完整性（signal integrity）有很大的影响。

以下提供几个注意的地方：

1.控制走线特性阻抗的连续与匹配。

2.走线间距的大小。一般常看到的间距为两倍线宽。可以透过仿真来知道走线间距对时序及信号完整性的影响，找出可容忍的最小间距。不同芯片信号的结果可能不同。

3.选择适当的端接方式。

4.避免上下相邻两层的走线方向相同，甚至有走线正好上下重迭在一起，因为这种串扰比同层相邻走线的情形还大。

5.利用盲埋孔（blind/buried via）来增加走线面积。但是PCB板的制作成本会增加。在实际执行时确实很难达到完全平行与等长，不过还是要尽量做到。除此以外，可以预留差分端接和共模端接，以缓和对时序与信号完整性的影响。
