让人头疼的PCB线宽与电流关系

关于PCB线宽与电流的关系，是一个让很多人都头疼过的问题， 易迪拓培训(edatop.com) 从网上找了一些资料整理如下。

首先，我们需要知道铜箔厚度有0.5oz（约18μm），1oz（约35μm），2oz（约70μm）铜，3oz（约105μm）及以上。

1、网上的表格

表格数据中所列出的承载值是在常温25 度下的最大能够承受的电流承载值，因此在实际设计中还要考虑各种环境、制造工艺、板材工艺、板材质量等等各种因素。所以表格提供只是做为一种参考值。

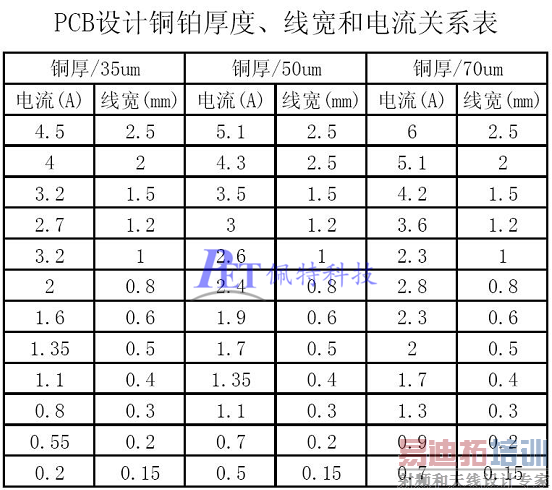

2、不同厚度，不同宽度的铜箔的载流量见下表:

注：用铜皮作导线通过大电流时，铜箔宽度的载流量应参考表中的数值降额50%去选择考虑。

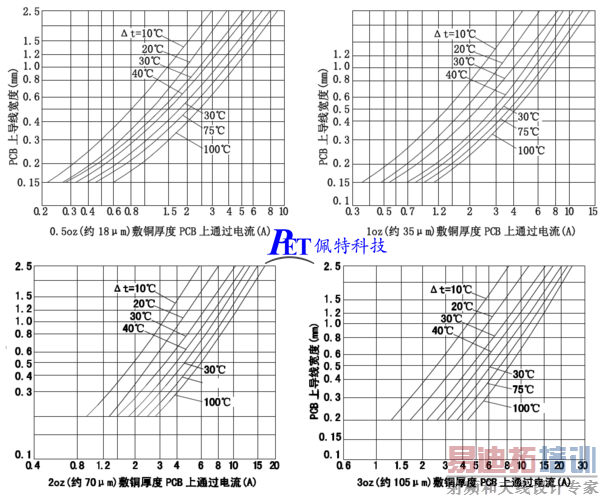

3、PCB 设计时铜箔厚度,走线宽度和电流的关系

需要知道什么叫作温升：导体通流后产生电流热效应,随着时间的推移, 导体表面的温度不断地上升直至稳定。稳定的条件是在3个小时内前后温差不超过2℃，此时测得导体表面的温度为此导体的最终温度，温度的单位为度(℃)。上升的温度中超过周围空气的温度(环境温度)的这一部分温度称为温升，温升的单位为开氏(K)。有些关于温升方面的文章和试验报告及试题中，经常把温升的单位写成(℃)，单位用度(℃)来表示温升是不妥当的。

通常采用的PCB基材均为FR-4材料，铜箔的附着强度和工作温度较高，一般PCB允许温度为260℃，但实际使用的PCB温度最高时不可超过150℃，因为如果超过此温度就很接近焊锡的熔点(183℃)了。同时还应考虑到板上元件允许的温度，通常民品级IC只能承受最高70℃，工业级IC为85℃，军品级IC最高也只能承受125℃。因此在装有民品IC的PCB上IC附近的铜箔温度就需控制在较低水平，只有在只装耐温较高的大功率器件(125℃～175℃)的板上才能允许较高的PCB温度，但PCB温度较高时对功率器件散热的影响也是需要考虑的。
