PCB设计的 形交换格式—DXF

录入:edatop.com    点击:

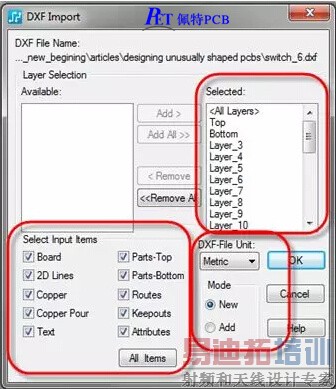

DXF是一种沿用时间最久、使用最为广泛的 PCB设计 导出格式,主要通过电子方式在机械和PCB设计域之间交换数据。AutoCAD在20世纪80年代初将其开发出来。这种格式主要用于二维数据交换。大多数PCB工具供应商都支持此格式,而它确实也简化了数据交换。DXF导入/导出需要额外的功能来控制将在交换过程中使用的层、不同实体和单元。下图就是使用Mentor Graphics的PADS工具以DXF格式导入非常复杂的电路板外形的一个示例:

11
PCB设计工具(如这里介绍的PADS)需要能够使用DXF格式控制所需的各种参数。

几年前,三维功能开始出现在PCB工具中,于是需要一种能在机械和PCB工具之间传送三维数据的格式。由此,Mentor Graphics 开发出了IDF格式,随后该格式被广泛用于在PCB和机械工具之间传输电路板和元器件信息。

虽然DXF格式包含电路板尺寸和厚度,但是IDF格式使用元件的X和Y位置、元件位号以及元件的 Z 轴高度。这种格式大大改善了在三维视图中可视化PCB的功能。IDF文件中可能还会纳入有关禁布区的其他信息,例如电路板顶部和底部的高度限制。

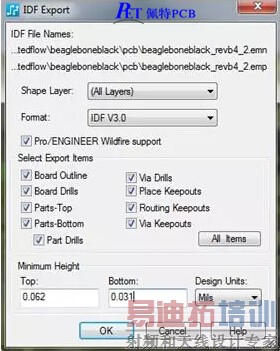

系统需要能够以与DXF参数设置类似的方式,来控制IDF文件中将包含的内容,如下图中所示。如果某些元器件没有高度信息,IDF导出能够在创建过程中添加缺少的信息。


可以在PCB22设计工具(此示例为PADS)中设置参数。

IDF界面的另一个优点是,任何一方都可以将元器件移动到新位置或更改电路板外形,然后创建一个不同的IDF文件。这种方法的缺点是,需要重新导入表示电路板和元器件更改的整个文件,并且在某些情况下,由于文件大小可能需要很长时间。此外,很难通过新的IDF文件确定进行了哪些更改,特别是在较大的电路板上。IDF的用户最终可创建自定义脚本来确定这些更改。
