高频PCB设计中出现电源噪声的原因分析

PCB设计 中经常会出现不同的诸多干扰，并且，随着频率的提高和PCB板的小型化和低成本化之间的矛盾日益突出，这些干扰越来越多也越来越复杂。在实际的研究中， 易迪拓培训(edatop.com) 归纳起来主要有四方面的干扰存在：电源噪声、 传输线干扰 、 耦合 、 电磁干扰（EMI） 。本文通过分析高频PCB的电源噪声干扰的问题，结合工作中实践，提出了有效的解决方案。

1、电源噪声

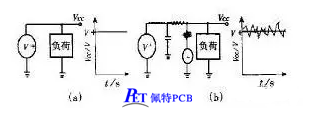

高频电路中，电源所带有的噪声对高频信号影响尤为明显。因此，首先要求电源是低噪声的。在这里，干净的地和干净的电源同样重要，为什么呢？电源特性如图1所示。很明显，电源是具有一定阻抗的，并且阻抗是分布在整个电源上的，因此，噪声也会叠加在电源上。那么我们就应该尽可能地减小电源的阻抗，所以最好要有专有的电源层和接地层。在高频电路设计中，电源以层的形式设计，在大多数情况下都比以总线的形式设计要好得多，这样回路总可以沿着阻抗最小的路径走。此外电源板还得为PCB上所有产生和接受的信号提供一个信号回路，这样可以最小化信号回路，从而减小噪声，这点常常为低频电路设计人员所忽视。

图1 电源特性

PCB设计中消除电源噪声的方法有如下几种。
（1）注意板上通孔:通孔使得电源层上需要刻蚀开口以留出空间给通孔通过。而如果电源层开口过大，势必影响信号回路，信号被迫绕开，回路面积增大，噪声加大。同时如果一些信号线都集中在开口附近，共用这一段回路，公共阻抗将引发串扰。如图2所示。

图2 旁路信号回路的公共路径


（2）连接线需要足够多的地线:每一信号需要有自己的专有的信号回路,而且信号和回路的环路面积尽可能小,也就是说信号与回路要并行。


（3）模拟与数字电源的电源要分开:高频器件一般对数字噪音非常敏感，所以两者要分开，在电源的入口处接在一起，若信号要跨越模拟和数字两部分的话，可以在信号跨越处放置一条回路以减小环路面积。用于信号回路的数模间的跨越如图3
所示。

图3 用于信号回路的数模间的跨越

（4）避免分开的电源在不同层间重叠:否则电路噪声很容易通过寄生电容耦合过去。

（5）隔离敏感元件:如PLL。

（6）放置电源线:为减小信号回路,通过放置电源线在信号线边上来实现减小噪声，如图4所示。

图4 信号线边上放置电源线
