PCB设计时的电感方向应遵循哪些规则？

当两个电感（甚至是两条PCB走线）彼此靠近时，将会产生互感。第一个电路中的电流所产生的磁场会对第二个电路中的电流产生激励（图1）。这一过程与变压器初级、次级线圈之间的相互影响类似。当两个电流通过磁场相互作用时，所产生的电压由互感LM决定：

式中，YB是向电路B注入的误差电压，IA是在电路A作用的电流1。LM对电路间距、电感环路面积（即磁通量）以及环路方向非常敏感。因此，紧凑的电路布局和降低耦合之间的最佳平衡是正确排列所有电感的方向。

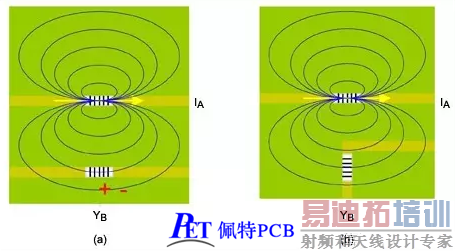

图1. 由磁力线可以看出互感与电感排列方向有关
对电路B的方向进行调整，使其电流环路平行于电路A的磁力线。为达到这一目的，尽量使电感互相垂直，请参考低功率FSK超外差接收机评估 （EV）板（MAX7042EVKIT）的电路布局（图2）。该电路板上的三个电感（L3、L1和L2）距离非常近，将其方向排列为0°、45°和 90°，有助于降低彼此之间的互感。

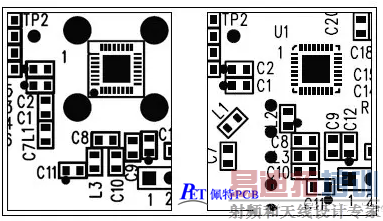

图2. 图中所示为两种不同的PCB布局，其中一种布局的元件排列方向不合理（L1和L3），另一种的方向排列则更为合适。


综上所述，应遵循以下原则：
电感间距应尽可能远。
电感排列方向成直角，使电感之间的串扰降至最小。
