高频PCB设计中出现传输线干扰的原因分析

PCB设计 中经常会出现不同的诸多干扰，并且，随着频率的提高和PCB板的小型化和低成本化之间的矛盾日益突出，这些干扰越来越多也越来越复杂。在实际的研究中， 易迪拓培训(edatop.com) 归纳起来主要有四方面的干扰存在： 电源噪声 、传输线干扰、 耦合 、 电磁干扰（EMI） 。本文通过分析高频PCB的传输线干扰问题，结合工作中实践，提出了有效的解决方案。

在PCB中只可能出现两种传输线：带状线和微波线，传输线最大的问题就是反射，反射会引发出很多问题，例如负载信号将是原信号与回波信号的叠加，增加信号分析的难度；反射会引起回波损耗（回损），其对信号产生的影响与加性噪声干扰产生的影响同样严重：

（1）信号反射回信号源会增加系统噪声,使接收机更加难以将噪声和信号区分开来；

（2）任何反射信号基本上都会使信号质量降低,都会使输入信号形状上发生变化。大原则上来说，解决的办法主要是阻抗匹配(例如互连阻抗应与系统的阻抗非常匹配)但有时候阻抗的计算比较麻烦，可以参考一些传输线阻抗的计算软件。

PCB设计中消除传输线干扰的方法如下：

（a）避免传输线的阻抗不连续性。阻抗不连续的点就是传输线突变的点，如直拐角、过孔等，应尽量避免。方法有：避免走线的直拐角，尽可能走45°角或者弧线，大弯角也可以；尽可能少用过孔，因为每个过孔都是阻抗不连续点，如图5所示；外层信号避免通过内层，反之亦然。

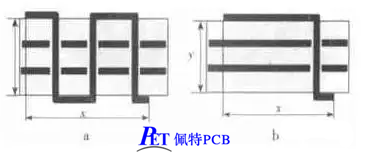

图5 消除传输线干扰的方法

（b）不要用桩线。因为任何桩线都是噪声源。如果桩线短，可在传输线的末端端接就可以了；如果桩线长，会以主传输线为源，产生很大的反射，使问题复杂化，建议不要使用。
