PCB设计安规中的爬电间隙,安全间距!

录入:edatop.com    点击:

PCB设计安全规范中的爬电间隙,安全间距!在PCB设计时,有时复杂的线路会让设计师伤透脑筋,在爬电间隙和安全间距这两点中,一定要多多注意。

爬电距离的确定:
首先需要确定绝缘的种类:
基本绝缘:一次电路与保护地。
工作绝缘 ① :一次电路内部;二次电路内部。
工作绝缘 ② :输入部分(输入继电器之前)内部,二次电路与保护地。
加强绝缘:一次电路与二次电路;输入部分与一次电路;充电板输出与内部线路。

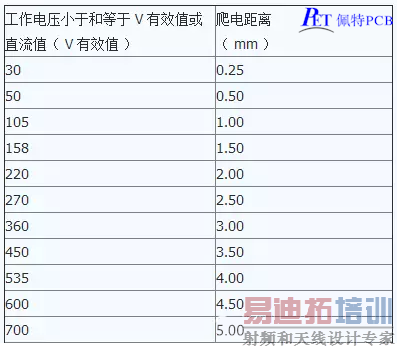

再查看线路,确定线路之间的电压差, 最后,从下表中查出对应的爬电距离:

1

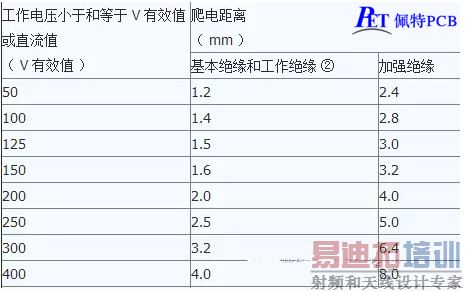

表二 爬电距离(适用于基本绝缘、工作绝缘 ② 、加强绝缘)

2

电气间隙的确定:
首先需要确定绝缘的种类:
基本绝缘:一次电路与保护地。
工作绝缘 ① :一次电路内部;二次电路内部。
工作绝缘 ② :输入部分(输入继电器之前)内部,二次电路与保护地。
加强绝缘:一次电路与二次电路;输入部分对一次电路;充电板输出与内部电路。
再查看线路,确定线路之间的电压差,最后,从下表中查出对应的电气间隙。

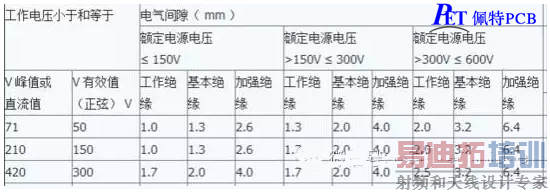

表三 电气间隙(适用于一次电路与二次电路间、一次电路内、输入电路、输入电路与其他电路)

3

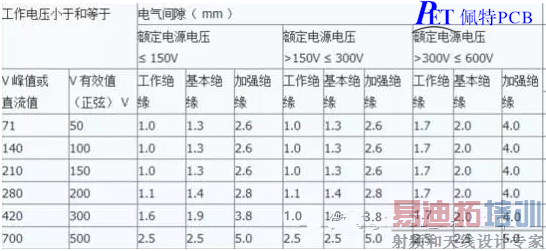

表四 电气间隙(适用于二次电路内)

4
