PCB层压涨缩微元化
录入：edatop.com 点击：
上文关于PCB层压涨缩的定义（http://www.petpcb.com/post-1730.html）均是以整个PCB板面的点进行描述，但实际过程中更多的是描述某个区域，因而我们可以将PCB板面各点的涨缩进行微元处理，具体如下：

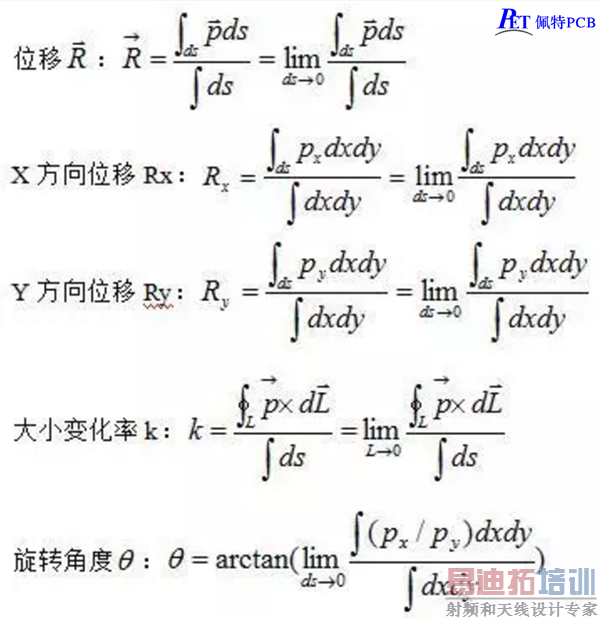

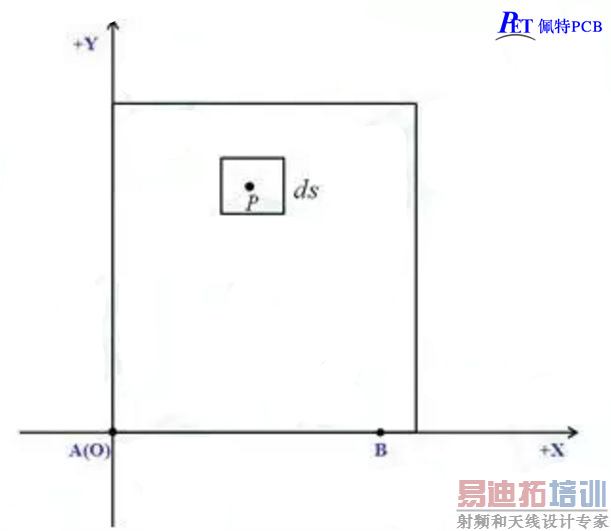

如上图所示，我们将P点周边很小的区域定义为其涨缩面微元ds，结合前面的定义，则ds的涨缩量值有如下表达式：
结合上述表达式，对于PCB板面的任意位置，均有位移、大小、角度这三个涨缩变量，另一方面，结合微元化的极限定义，面微元ds在X方向和Y方向的取值应保持一致，即dx=dy，因此本文后续的分析中，对于某个区域的涨缩，均指该区域的正方形或者圆形。
相关阅读：《PCB板层压涨缩规律探讨》
