PCB表面处理方式大集合

录入:edatop.com    点击:

如果说松香和绿油是PCB的衣服,那它们就是PCB的“妆”。它们几乎从PCB诞生的那天起,就一直伴随着PCB走到了今天。没有它们,PCB将黯然失色,甚至被氧化变成废物。这个“妆”,就是PCB焊盘覆盖物,“化妆”的过程叫表面处理……

这一篇我们通过4张图表来了解各种”妆“以及“化妆”方法的优缺点。

1

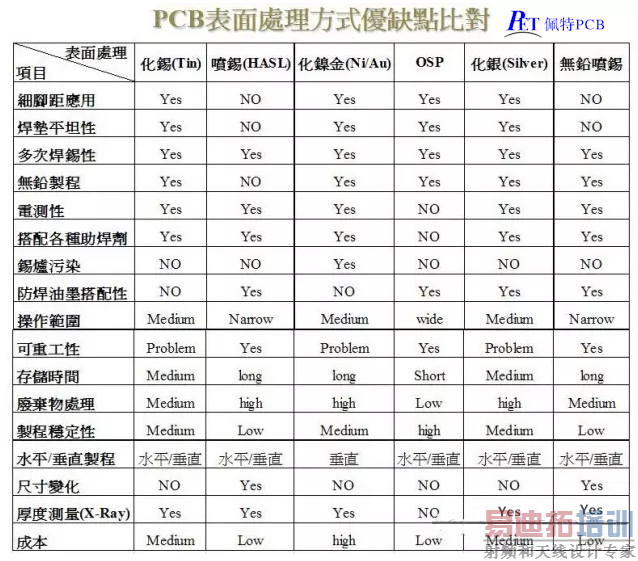

2

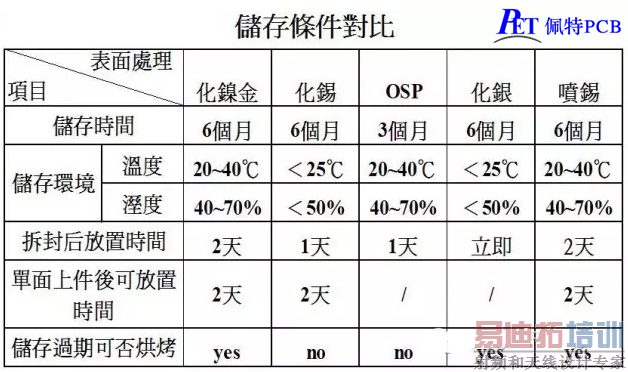

3

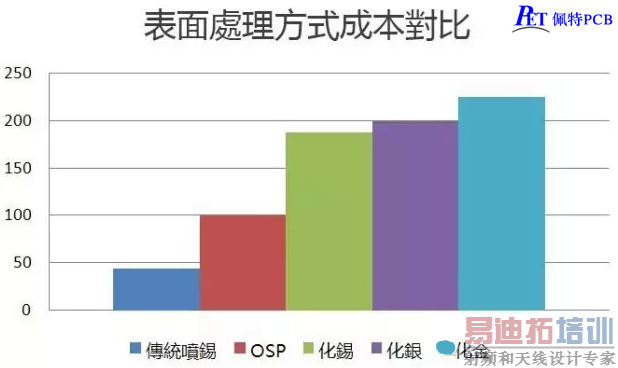

4

易迪拓培训(edatop.com) 拥有6年以上丰富的 PCB生产 、 电子线路板 生产制造经验,是一家专业的一站式PCB供应商。易迪拓培训(edatop.com)在电子电路板制造、PCB设计、线路板加工等方面都有丰富经验,经过多年的发展,PCB工艺水平超群,在广州PCB和上海PCB行业都有相当高的地位。


本文转自微信公众号“罗尧耀PCB频道”。
