电路板雕刻机

录入:edatop.com    点击:

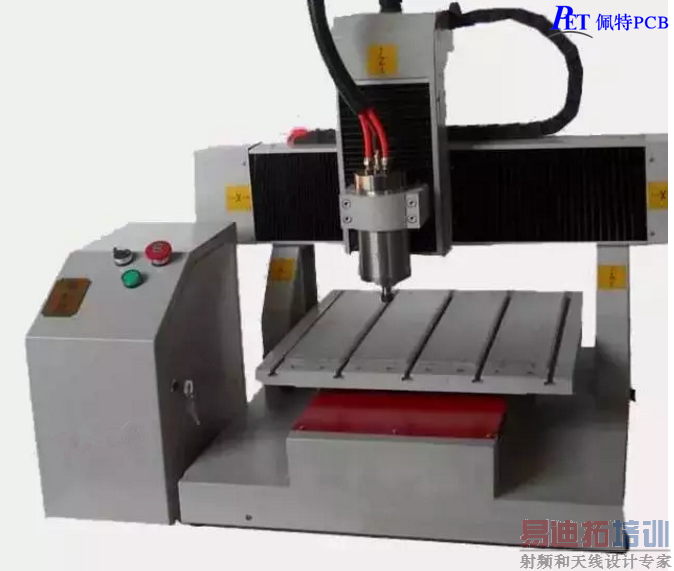

电路板雕刻机,又称PCB雕刻机、电路板刻制机、线路板刻制机。即采用机械雕刻技术直接刻制电路图形,制作电路板的设备。

电路板的制作是电子产品研发过程中最关键的环节,必须根据不同的产品去量身设计和制作。相对于电路板工厂采取的腐蚀法制作电路板的工艺而言,电路板雕刻机则提供了一种快速制板方法,为实验室制作电路,小批量制作电路和电子产品的研发提供了极大的便利。

电路板刻制机的发明要追溯到上世纪七十年代,1975年德国工程师Juergen Seebach成功发明了机械法刻制电路技术,并申请了机械定深铣制电路板世界专利。

11

1976年,德国一家公司推出了世界上第一个快速样品电路板制作系统,即第一台真正意义上的电路板雕刻机。自此,机械雕刻技术制作电路板开始在世界上逐渐发展流行开来。

近半个世纪以来,电路板制作产业从小到大、从低级到高级不断发展,特别是20世纪80年代家电产品的发展和90年代信息产业的崛起,极大的推动了整个电路板行业的发展。电路板的制作越来越向小型化、精细化和材料的多样化发展。为了满足市场的发展和高端需求,电路板刻制机也由机械仿形铣制电路的方法向激光直接刻制电路的方向发展。90年代末期,激光直接成型电路技术逐渐成熟,并促成了世界上第一台激光刻制电路设备。采用激光刻板机制作电路,其重复精度可达+/-0.08mil。极大地满足了精细电路的制作需求。

目前,电路板雕刻机的制作标准引领者依然是其创始者。国内亦有不少相对比较成熟的机械式电路板雕刻机制作厂家,近年来,制造业的崛起使得我国成为世界第一大电子产品生产国,相应的,我国电路板雕刻机的研发与生产也有了长足的发展与进步。
